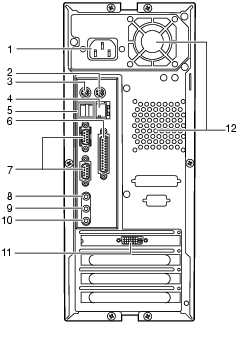

ワークステーション本体背面
インレット
ワークステーション本体の電源ケーブルを接続します。
マウスコネクタ(
)
マウスのケーブルを接続します。
キーボードコネクタ(
)
キーボードのケーブルを接続します。
LANコネクタ(LAN)
非シールド・ツイストペア(UTP)ケーブルを接続します。
100Mbpsで使用する場合には、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
下部LED点灯:100MbpsでLINKを確立中
上部LED点灯:LINKを確立中
上部LED点滅:データを転送中
USBコネクタ(
)
USB規格(1.1準拠)の周辺機器を接続します。
パラレルコネクタ(
)
プリンタのケーブルを接続します。
シリアルコネクタ(
)
モデムなどRS-232C規格の周辺機器のケーブルを接続します。
上から1〜2と並んでいます。
ラインアウト端子(
)
オーディオ機器の入力端子を接続します。
スピーカーを直接接続する場合は、アンプ内蔵のものをお使いください。
ラインイン端子(
)
オーディオ機器の出力端子を接続します。
マイク端子(
)
市販のコンデンサマイクを接続します。
DVI-Iコネクタ
DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルを接続します。カスタムメイドオプションによってはコネクタの種類が異なります。
通風孔(冷却ファン)
ワークステーション本体内部の熱を外部に逃すための開孔部です。
