4 拡張カードを取り付ける
拡張カードは、本ワークステーションの機能を拡張します。
ご購入後、拡張カードを取り付ける場合は、Windowsのセットアップを行ってから、一度電源を切った後に取り付けを行ってください（→『取扱説明書』）。
搭載可能な拡張カードは、『CELSIUS Workstation Seriesシステム構成図』で確認してください。
なお、LANカードは増設できません。
拡張カードの取り付けや取り外しを行う場合は、ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜いた後に行ってください。
感電の原因となります。
拡張カードを取り付ける場合は、弊社純正品をお使いください。
感電・火災または故障の原因となることがあります。
拡張カードの取り付けや取り外しを行う場合は、装置停止後、十分に待ってから作業を行ってください。
火傷の原因となります。
拡張カードの取り付けや取り外しを行う場合は、指定された場所以外のネジは外さないでください。
指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
プリント基板は、指定されている場所以外には手を触れないでください。
けがをするおそれがあります。また、故障の原因となることがあります。
メインボードのワークステーション本体背面側の金具には、手を触れないでください。けがをするおそれがあります。また、故障の原因となることがあります。
拡張カードは、静電気に対して非常に弱い部品で構成されており、人体にたまった静電気により破壊される場合があります。拡張カードを取り扱う前に、一度金属質のものに手を触れて、静電気を放電してください。
拡張カードを取り付ける
カスタムメイドオプションで「グラフィックカードMatrox Millennium G450-PCI追加」を選択している場合、PCIスロット1には増設できません。
ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
コネクタ部を下にして、ワークステーション本体を横にします。
サイドカバーを取り外します（
Click
）。

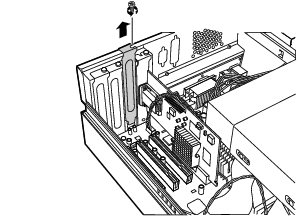

スロットからスロットカバーを取り外します。
ネジ（1ヶ所）を外し、スロットカバーを取り外します。
取り外したスロットカバーは大切に保管してください。
拡張カードを取り外して使う際、ワークステーション内部にゴミが入らないよう取り付けます。

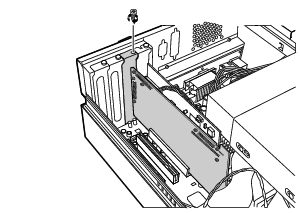

拡張カードをスロットに差し込みます。
拡張カードをコネクタにしっかりと差し込みます。
ネジで固定します。
手順4
で取り外したネジ（1ヶ所）で拡張カードを固定します。
サイドカバーを取り付けます。
本ワークステーションの電源を入れます。
必要に応じて、拡張カードのデバイスドライバをインストールします。デバイスドライバをインストールして設定すると、拡張カードを使用できるようになります。
取り外す場合は、取り付ける手順を参照してください。
SCSIカード（CLESC22）をお使いの場合、次のことに注意してください。
本カードに外付けSCSI機器を接続する場合は2台までしか接続できません。外付けSCSI機器を3台以上接続する場合は複数のSCSIカードに分けて接続してください。
なお、外付けSCSI機器を接続する場合に使用するケーブルは接続する機器によって異なります。以下に示すものを使用してください。
68pin(Wide)SCSI機器を接続する場合
68pin(Wide)SCSI機器を接続する場合は、SCSI機器に添付のSCSIケーブルおよび終端抵抗を使用してください。
この場合、50pin(Narrow)SCSI機器は接続できません。
50pin(Narrow)SCSI機器を接続する場合
50pin(Narrow)SCSIはコネクタの形状として、フルピッチとハーフピッチの2種類があります。接続する場合は、以下に示すものを選択してください。
ケーブル
SCSI機器
終端抵抗
GP5-832
フル
FMV-692
GP5-833
ハーフ
FMV-695
ケーブル1
SCSI機器1
ケーブル2
SCSI機器2
終端抵抗
GP5-832
フル
FMB-CBL831
フル
FMV-692
FMS-834
ハーフ
FMV-695
GP5-833
ハーフ
FMS-834
フル
FMV-692
FMV-CBL32
ハーフ
FMV-695
本カードに添付のマニュアル（ユーザーズガイド／インストールガイド）は本カードの全体に対して説明しているマニュアルです。CELSIUSワークステーションとしてのサポート範囲を越えた記述がありますので、参考としてお読みください。
本カードは「Adaptec SCSI Select Utility」にてSCSI設定の変更が可能です。
「Adaptec SCSI Select Utility」の詳細につきましては本カードに添付の「ユーザーズ・ガイド」を参照してください。
本カードが複数枚搭載されている場合は、設定を変更したいカードを選択する必要があります。SCSI Selectユーティリティ起動時の選択メニューでPCIスロットの搭載位置を確認できます。
以下に選択メニュー値と搭載PCIスロット位置関係を示します。
選択メニュー値
搭載スロット
29160 A at slot 03 2:00:00
PCIスロット1
29160 A at slot 04 2:01:00
PCIスロット2
29160 A at slot 05 2:05:00
PCIスロット3
本カードを搭載した場合、SCSI Selectユーティリティにて「Configuration/View Adapter Settings」−「Boot Device Configuration」の設定内容が以下のように変更されますので、ご注意ください。
Boot Device Configuration
起動する外付けSCSI機器が接続されているSCSIカードを選択します。
「XXXXX」を選択し、【Enter】キーを押します。
搭載されているSCSIカードの一覧が表示されますので、起動する外付けSCSI機器のSCSIカードを選択し、【Enter】キーを押します。
