マルチディスプレイ機能を設定する

ポイント

［お使いのディスプレイ名］は接続したディスプレイによって表示が異なります。

各項目の詳細は、調べたい項目の上で右クリックし、オンラインヘルプをご覧ください。

リフレッシュレートとは、1秒間に画面を書き換える回数を周波数（単位はHz)で表したもので、垂直同期周波数ともいいます。CRT等のアナログディスプレイではリフレッシュレートの値が高いほど、画面のちらつきが少なくなりますが、その反面、画像品質が低下します。アナログディスプレイでは85Hz又は75Hz、LCD等のデジタルディスプレイでは60Hzでご使用されることをお勧めします。

■ RADEON X300 SEの場合

□ クローン機能（Windows XP Professionalの場合）

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「［お使いのディスプレイ名］とRV370のプロパティ」ウィンドウが表示されます。
「ATI CATALYST(R) Control Center」タブをクリックし、「ATI CATALYST(R) Control Center」をクリックします。

「ATI CATALYST® Control Center - 基本」ウィンドウが表示されます。
「使用の選択」で「基本の[簡単設定ウィザードとクイック設定]」を選択し、「次へ」をクリックします。
「簡単設定ウィザード」タブをクリックし、「ディスプレイ設定を設定します」に設定されていることを確認し、「移動する」をクリックします。

「利用可能なディスプレイデバイス」が表示されます。
「セカンダリディスプレイを選択」の設定を、「なし」から「「VGA2」に接続したモニタ名」に変更し、「次へ」をクリックします。
「デスクトップモードの選択」で「クローン」を選択し、「次へ」をクリックします。

「ディスプレイマネージャー通知」が表示されます。
「はい」をクリックします。

「デスクトップ表示の単一ディスプレイ設定」が表示されます。
「デスクトップ領域」で任意の領域を選択し、「終了」をクリックします。
「終了」をクリックした後、「OK」をクリックしてすべてのウィンドウを閉じます。
- クローンモニタの動画再生画面の表示方法を全画面表示やウィンドウ表示に切り替えることができます。

  次の手順で設定を変更してください。

ポイント

マルチモニタを有効にする場合は、一度リフレッシュレートを60Hzに設定してから行うようにしてください。

□ クローン機能（Windows XP Professional x64 Editionの場合）

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「［お使いのディスプレイ名］とRV370のプロパティ」ウィンドウが表示されます。
「ATI CATALYST(R) Control Center」タブをクリックします。
「ATI CATALYST(R) Control Center」をクリックします。

「CATALYST® Control Center」ウィンドウが表示されます。
「グラフィック設定」の左の一覧から「ディスプレイマネージャ」をクリックします。
「デスクトップとディスプレイの設定」の「ウィザード」をクリックします。

「CATALYST® Control Center デスクトップ設定ウィザード」ウィンドウが表示されます。

ポイント

「ディスプレイマネージャ」に「ウィザード」が表示されない場合は、「表示」を「標準表示」に設定してください。

表示したいディスプレイにチェックを付け、「次へ」をクリックします。

ポイント

「CATALYST® Control Centerデスクトップ設定ウィザード」の「1.有効にするディスプレイを選択」には、接続されているディスプレイのみ表示されます。

「1.有効にするディスプレイを選択」に表示されている上側のモニタは、チェックを外さないでください。上側のチェックを外した状態では、正常に起動しない場合があります。

「クローン（プレゼンテーション）モード」にチェックを付け、「次へ」をクリックします。
「デスクトップ表示のクローンモードディスプレイ設定」の確認画面が表示されます。
「適用」をクリックします。
「終了」をクリックします。
「OK」をクリックし、すべてのウィンドウを閉じます。
解像度、色数などを設定し、本ワークステーションを再起動します。

「解像度と色数について」をご覧になり、設定してください。
- クローンモニタの動画再生画面の表示方法を全画面表示やウィンドウ表示に切り替えることができます。

  次の手順で設定を変更してください。

ポイント

マルチモニタを有効にする場合は、一度リフレッシュレートを60Hzに設定してから行うようにしてください。

□ マルチモニタ機能

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックします。
「2」のディスプレイをクリックし、「Windowsデスクトップをこのモニタ上で移動できるようにする」をチェックして、「適用」をクリックします。
解像度と色数を設定し、本ワークステーションを再起動します。

「解像度と色数について」をご覧になり、設定してください。

■ FireGL V5000の場合

□ クローン機能

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「［お使いのディスプレイ名］とATI FireGL V5000のプロパティ」ウィンドウが表示されます。
「画面」タブをクリックします。
同時表示するディスプレイの「有効／無効」ボタン（Click）をクリックして有効に設定します。

有効に設定すると、ボタンが押されてへこんだ状態になります。
「OK」をクリックします。

「設定は適用されました。新しい設定を保存しますか?」と表示されます。
「はい」をクリックします。
「画面のプロパティ」ウィンドウで「OK」をクリックします。
解像度と色数を設定し、本ワークステーションを再起動します。

「解像度と色数について」をご覧になり、設定してください。

ポイント

解像度と色数の設定は「1」のディスプレイに対して行うようにしてください。

リフレッシュレートを一度60Hzにしてクローンモードを設定後、お好みのリフレッシュレートにしてください。

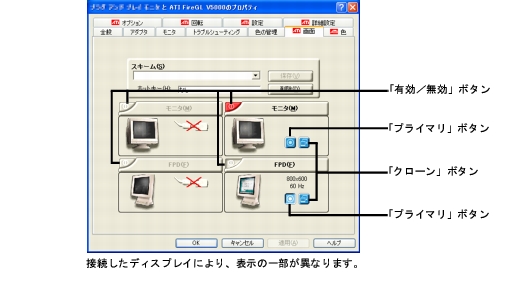

「画面」タブの表示

ポイント

「画面」タブは2 台のディスプレイを接続した場合のみ、表示されます。

「画面」タブの表示方法
1. デスクトップ上で右クリックし、「プロパティ」をクリックします。

  「画面のプロパティ」ウィンドウが表示されます。
2. 「設定」タブをクリックし、「詳細設定」をクリックします。

各ボタンについて

「プライマリ」ボタン（Click）が有効になっているディスプレイをプライマリモニタと呼びます。
「クローン」ボタン（Click）が有効になっているディスプレイをクローンモニタと呼びます。
有効の時は、ボタンが押されてへこんだ状態です。
コマンドプロンプトをフルスクリーンで利用する場合、プライマリモニタに表示されます。

□ マルチモニタ機能

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックします。
「2」のディスプレイをクリックし、「Windowsデスクトップをこのモニタ上で移動できるようにする」をチェックして、「適用」をクリックします。
解像度と色数を設定し、本ワークステーションを再起動します。

「解像度と色数について」をご覧になり、設定してください。

■ Quadro FX 550、Quadro FX 1500、Quadro FX 3500の場合

ポイント

［お使いのディスプレイ名］は接続したディスプレイによって表示が異なります。

［お使いのグラフィックスカード名］は搭載されているグラフィックスカード名が表示されます。

2台のディスプレイを接続し、初めて電源を入れたときに、1台目のディスプレイに「NVIDIA nView ウィザード」が表示される場合があります。この場合は、「キャンセル」をクリックしてください。

□ クローン機能

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「［お使いのディスプレイ名］と［お使いのグラフィックスカード名］のプロパティ」ウィンドウが表示されます。
「Quadro FX 550」タブ、「Quadro FX 1500」タブ、または「Quadro FX 3500」タブをクリックします。

「［お使いのディスプレイ名］と［お使いのグラフィックスカード名］のプロパティ」ウィンドウの左側に、「ディスプレイメニュー」が表示されます。
「nViewディスプレイ設定」をクリックします。

ポイント

「ディスプレイメニュー」の「nViewディスプレイ設定」は、2台のディスプレイを接続した場合のみ表示されます。

「nView」で「クローン」を選択し、「OK」をクリックします。

「デスクトップが再設定されました。この設定を保存しますか?」と表示されます。
画面が正しく表示されたことを確認し、「はい」をクリックします。
「画面のプロパティ」ウィンドウで「OK」をクリックします。
解像度と色数を設定し、本ワークステーションを再起動します。

「解像度と色数について」をご覧になり、設定してください。

□ マルチモニタ機能

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックします。
「2」のディスプレイをクリックし、「Windowsデスクトップをこのモニタ上で移動できるようにする」をチェックして、「適用」をクリックします。
「画面のプロパティ」ウィンドウで、「OK」をクリックします。
解像度と色数を設定し、本ワークステーションを再起動します。

「解像度と色数について」をご覧になり、設定してください。

□ スパン機能

デスクトップ上で右クリックし、「プロパティ」をクリックします。

「画面のプロパティ」ウィンドウが表示されます。
「設定」タブをクリックし、「詳細設定」をクリックします。

「［お使いのディスプレイ名］と［お使いのグラフィックスカード名］のプロパティ」ウィンドウが表示されます。
「Quadro FX 550」タブ、「Quadro FX 1500」タブ、または「Quadro FX 3500」タブをクリックします。

「［お使いのディスプレイ名］と［お使いのグラフィックスカード名］のプロパティ」ウィンドウの左側に、「ディスプレイメニュー」が表示されます。
「nView ディスプレイ設定」をクリックします。

ポイント

「ディスプレイメニュー」の「nViewディスプレイ設定」は、2台のディスプレイを接続した場合のみ表示されます。

「nView」で「水平スパン」または「垂直スパン」を選択します。

「水平スパン」：2つの画面を横置きで1枚の画面として使用します。
「垂直スパン」：2つの画面を縦置きで1枚の画面として使用します。
「OK」をクリックします。

「デスクトップが再設定されました。この設定を保存しますか?」と表示されます。
画面が正しく表示されたことを確認し、「はい」をクリックします。
「画面のプロパティ」ウィンドウで「OK」をクリックします。
解像度と色数を設定し、本ワークステーションを再起動します。

「解像度と色数について」をご覧になり、設定してください。
