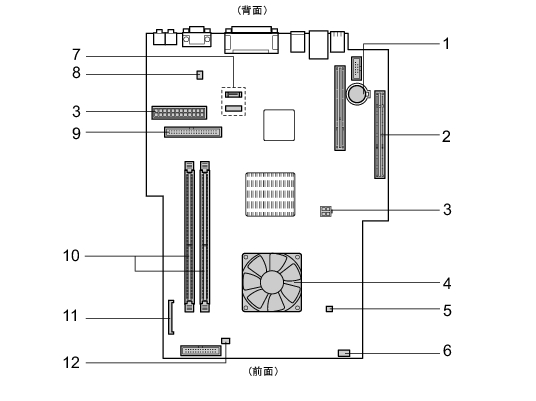

メインボード
各番号をクリックすると説明箇所へジャンプします。
内蔵バッテリ
本ワークステーションの時計機能とBIOSセットアップで設定した設定値を保存するためのバッテリです。標準の使用状態（1日約8時間）で約5年間お使いになれます。
PCIコネクタ
32bit/33MHz PCIカード（Low Profile対応）を取り付けることができます。
電源コネクタ
CPU（ヒートシンクの下にあります）
温度センサー（System）
System FAN コネクタ
Serial ATAコネクタ
Serial ATAインターフェースのハードディスクを接続するケーブルが接続されています。
Serial ATAコネクタ1に標準のハードディスク（Serial ATA HDD）が接続されているケーブルが接続されています。
温度センサー（Rear）
パラレルATAコネクタ
CD-ROMドライブが接続されているケーブルが接続されています。
DIMMスロット
メモリが取り付けられています。
図中右から、DIMM1、DIMM2の順に並んでいます。
「増設」−「メモリを取り付ける」
フロッピーコネクタ
カスタムメイドでFDD追加を選択している場合、フロッピーディスクドライブと接続されているケーブルが接続されています。
CPU FANコネクタ
