1 各部の名称と働き

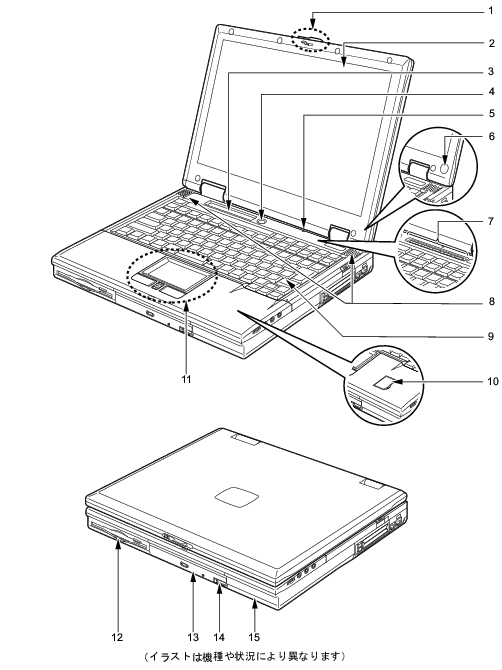

パソコン本体前面
ラッチ
液晶ディスプレイが不用意に開かないようにロックします。
液晶ディスプレイを開くときは、右にスライドしてロックを外します。
液晶ディスプレイ
本パソコンの画面を表示します。
お使いのモデルにより、以下のいずれかが取り付けられています。
14.1型TFTカラー液晶ディスプレイ
15型TFTカラー液晶ディスプレイ
液晶ディスプレイの特性について
以下は液晶ディスプレイの特性なので故障ではありません。あらかじめご了承ください。
本パソコンのTFTカラー液晶ディスプレイは高度な技術を駆使し、一画面上に441万個以上(解像度1400×1050の場合)、または235万個以上(解像度1024×768の場合)の画素(ドット)より作られております。このため、画面上の一部に点灯しないドットや、常時点灯するドットが存在する場合があります。
本パソコンで使用している液晶ディスプレイは、製造工程により、各製品で色合いが異なる場合があります。また、温度変化などで多少の色むらが発生する場合があります。
状態表示LCD
本パソコンの状態が表示されます。
「各部名称」−「状態表示LCDについて」
電源ボタン
パソコン本体をスタンバイ(中断)/レジューム(回復)させるためのスイッチです。
カバークローズスイッチ
液晶ディスプレイを開閉したときに、パソコン本体をスタンバイ(中断)/レジューム(回復)させたり、液晶ディスプレイのバックライトを消灯させたりするためのスイッチです。
「機能」−「省電力」
ワイヤレスマウス受光部(ワイヤレスマウス添付モデルのみ)
ワイヤレスマウスの赤外線信号を受信します。
ワイヤレスマウスについて詳しくは、
『ワイヤレスマウス取扱説明書』
をご覧ください。
セキュリティボタン(セキュリティボタン搭載モデルのみ)
添付のアプリケーション「セキュリティボタン」または「ワンタッチボタン設定」をインストールすると使用することができます(→
「ソフトウェア」−「ソフトウェア一覧」
)。
添付のアプリケーション「セキュリティボタン」でパスワードを設定することにより、 ユーザー認証を行うことができます。
また、添付のアプリケーション「ワンタッチボタン設定」を使用することにより、ボタンを押すだけでアプリケーションの起動やEメールの受信などを行うこともできます。
「セキュリティ」−「セキュリティボタン」
スピーカー
本パソコンの音声が出力されます。
「機能」−「音量の設定」
キーボード
文字を入力したり、パソコン本体に命令を与えます。
「ハードウェア」−「キーボードについて」
指紋センサー(指紋センサー搭載モデルのみ)
指紋を識別してセキュリティを解除します。
「セキュリティ」−「指紋センサー」
フラットポイント(フラットポイント搭載モデルのみ)
マウスポインタを操作します。
添付の「Alps Pointing-device Driver」をインストールすると、中央のスクロールボタンを使用することができます(→
「ソフトウェア」−「ソフトウェア一覧」
)。
「ハードウェア」−「ポインティングデバイスについて」
お使いになるアプリケーションによっては、スクロールボタンによる画面のスクロールができない場合があります。
フロッピーディスクドライブ
フロッピーディスクを読み書きします。
「ハードウェア」−「フロッピーディスクについて」
マルチベイ
お使いのモデルにより、以下のいずれかが取り付けられています。
内蔵CD-ROMドライブユニット
内蔵CD-R/RWドライブユニット
内蔵DVD-ROM&CD-R/RWドライブユニット
マルチベイ用カバー
ユニットは交換することができます。
「ハードウェア」−「マルチベイについて」
内蔵CD-R/RWドライブユニットや内蔵DVD-ROM&CD-R/RWドライブユニットをお使いになる場合は、『
DVD-ROM&CD-R/RWドライブ、CD-R/RWドライブをお使いの方へ
』もあわせてご覧ください。
マルチベイに何も取り付けていない状態では、本パソコンを使用しないでください。故障の原因となります。
ベイユニット取り外しレバー
マルチベイに取り付けられているユニットを取り外す場合に使用します。
「ハードウェア」−「ユニットを交換する」
内蔵バッテリパック
内蔵バッテリパックが装着されています。
「ハードウェア」−「バッテリパックを交換する」
