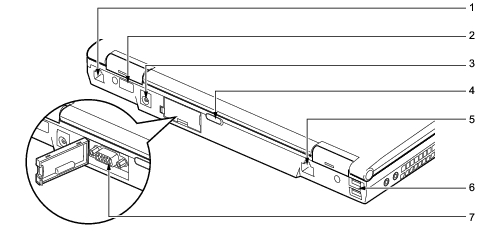

パソコン本体背面
モデムコネクタ(モデム搭載モデルのみ)
モジュラーケーブルを接続するためのコネクタです。
「機能」−「内蔵モデムについて」
赤外線通信ポート
赤外線通信を行うためのインターフェースです。
赤外線通信ポートは、「ワイヤレスリンク」にてお使いになれます。
赤外線通信を行っているときは、赤外線通信ポートにACアダプタや外部ディスプレイを近づけないでください。ノイズによる誤動作の原因となります。
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
ワイヤレススイッチ(ワイヤレスLAN搭載モデルのみ)
ワイヤレスLANによる通信機能のONとOFFを切り替えます。
病院や飛行機内、その他電子機器使用の規制がある場所では、スイッチをOFFにしてください。
ワイヤレスLANについて詳しくは
『ワイヤレスLANをお使いになる方へ(IEEE802.11b準拠)』
をご覧ください。
LANコネクタ
LANケーブルを接続するためのコネクタです。
ポートリプリケータ接続時には、ポートリプリケータのLANコネクタをお使いください。
「機能」−「内蔵LANについて」
USBコネクタ
FDDユニット(USB)やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
パソコン本体のUSBコネクタは、USB2.0準拠です。ただし、Windows MeではUSB2.0に対応していません。USB2.0に対応した機器を接続した場合でもUSB1.1相当で動作します。
外部ディスプレイコネクタ
CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
