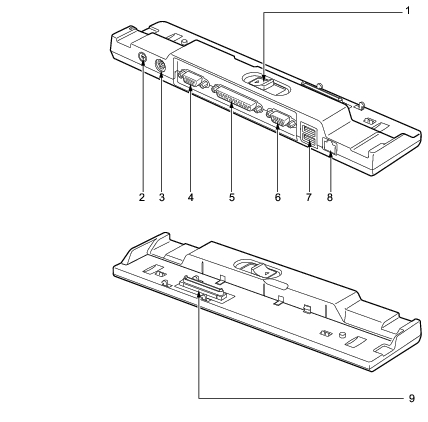

ポートリプリケータ
お使いのモデルによりポートリプリケータを添付しています。
ポートリプリケータ取り外しレバー
ポートリプリケータをパソコン本体から取り外す場合にスライドさせます。
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
拡張キーボード／マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボード」
「ハードウェア」−「マウスについて」
シリアルコネクタ
RS-232C準拠の機器を接続するためのコネクタです。
パラレルコネクタ
プリンタなどを接続するためのコネクタです。
「ハードウェア」−「プリンタについて」
外部ディスプレイコネクタ
CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
ポートリプリケータの外部ディスプレイコネクタは、パソコン本体のコネクタとは向きが上下逆になっています。
USBコネクタ
FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。
上側のUSBコネクタは、USB1.1準拠です。USB2.0に対応した機器はお使いになれません。
下側のUSBコネクタは、USB2.0準拠です。ただし、Windows MeではUSB2.0に対応していません。USB2.0に対応した機器を接続した場合でもUSB1.1相当で動作します。
LANコネクタ
LANケーブルを接続するためのコネクタです。
「機能」−「内蔵LANについて」
接続コネクタ
パソコン本体のポートリプリケータ接続コネクタに接続します。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
