1 各部の名称と働き

ここでは、パソコン本体、マザーボードの各部の名称と働きを説明します。

パソコン本体前面

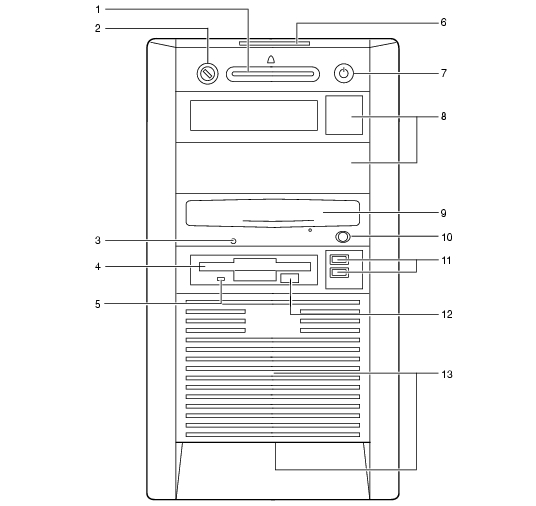

■ 標準モデル

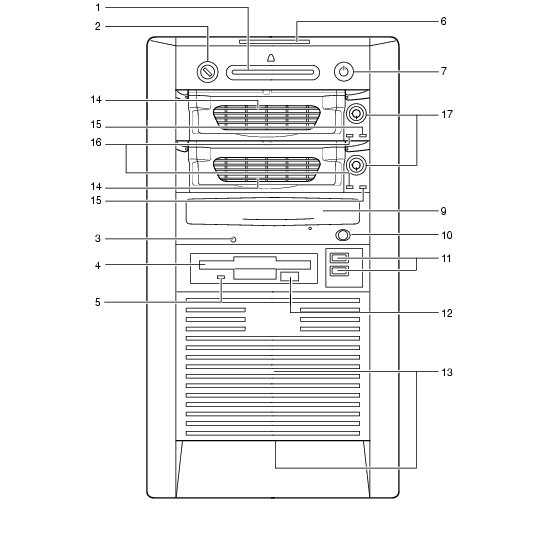

■ IDE-RAIDモデル

スマートカードベイ

カスタムメイドで選択したスマートカードリーダ／ライタが取り付けられています。
鍵穴

添付の本体カバーキーで、本体カバーを施錠します（Click）。

施錠する場合は、お客様の責任で、本体カバーキーを紛失しないようにしてください。

本体カバーキーを紛失した場合は、引取修理による本体カバーの交換が必要となります。「富士通ハードウェア修理相談センター」にご連絡ください。
なお、保証期間にかかわらず、鍵の紛失による本体カバーの交換は有償となります。

本体カバーキーを紛失した場合は、訪問修理の際も即日修理ができません。
引取修理になりますので、あらかじめご了承ください。

CDアクセスランプ

CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
フロッピーディスクドライブ

フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりします。
フロッピーディスクアクセスランプ

フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出しているときに点灯します。
状態表示LCD

本パソコンの状態が表示されます。
「各部名称」－「状態表示LCDについて」
電源ボタン

次の場合に押します。
フロントアクセスベイ

内蔵するタイプの周辺機器を取り付けます。
IDE-RAIDモデルでは、すでにハードディスクが搭載されているので、周辺機器を取り付けることはできません。
CD-ROMドライブ

CD-ROMのデータやプログラムを読み出したり、音楽用CDを再生したりします。
カスタムメイドの選択によっては、次のドライブが取り付けられています。
- DVD-ROM&CD-R/RWドライブ
- DVDマルチドライブ
CD取り出しボタン

CD-ROMや音楽CDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときにお使いになれます。CDアクセスランプが点灯しているときは、押さないでください。
USBコネクタ

USB規格の周辺機器を接続します。USB2.0に準拠しています。
フロッピーディスク取り出しボタン

フロッピーディスクを取り出すときに押します。
フロッピーディスクアクセスランプが点滅しているときは、押さないでください。
通風孔

パソコン本体内部を冷却するために空気を取り込みます。
HDDアダプタ

IDE-RAID用ハードディスクが内蔵されています。
ディスクアクセスランプ

IDE-RAID用ハードディスクにデータを書き込んだり、IDE-RAID用ハードディスクからデータを読み出したりしているときに点灯します。
電源ランプ

フロントアクセスユニットが施錠されている場合、パソコン本体の電源と連動して点灯します。
フロントアクセスユニット鍵穴

添付のフロントアクセスユニット用キーでHDDアダプタを施錠します。ご購入時には施錠されています。

施錠する場合は、お客様の責任で、フロントアクセスユニット用キーを紛失しないようにしてください。

フロントアクセスユニット用キーを紛失した場合は、引取修理による本体カバーの交換が必要となります。

「富士通ハードウェア修理相談センター」にご連絡ください。
なお、保証期間にかかわらず、鍵の紛失による本体カバーの交換は有償となります。

フロントアクセスユニット用キーを紛失した場合は、訪問修理の際も即日修理ができません。

引取修理になりますので、あらかじめご了承ください。
