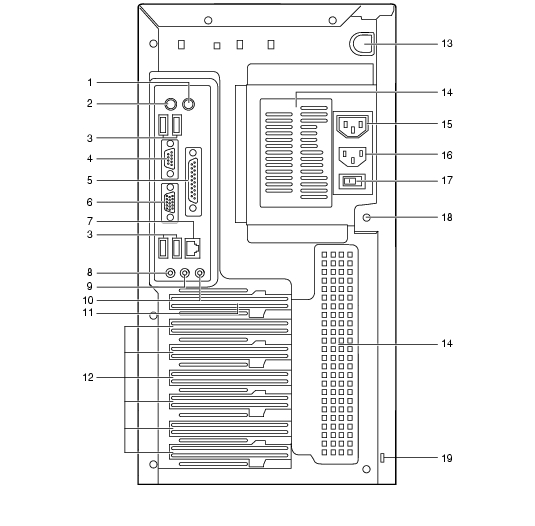

パソコン本体背面

画像

  1. マウスコネクタ(画像
    マウスを接続します。
  2. キーボードコネクタ(画像
    キーボードを接続します。
  3. USBコネクタ
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  4. シリアルコネクタ(画像
    RS-232C規格に対応した周辺機器を接続します。
  5. パラレルコネクタ(画像
    プリンタやスキャナなどを接続します。
  6. ディスプレイコネクタ
    ディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。カスタムメイドでRADEON 9800 PROを選択した場合は、使用できません。
  7. LANコネクタ
    LANケーブルを接続します。
    緑色のランプは、パソコンとネットワーク機器が正常に接続している場合に点灯します。
    オレンジ色のランプは、ネットワークでデータを送受信している場合に点滅します。点滅の間隔は、データの送受信量により異なります。
    カスタムメイドでセキュリティ対応LANカードを選択している場合、パソコン本体背面のLANコネクタはふさがれています。
  8. マイク端子(画像
    市販のマイクを接続します。プラグインパワー対応のコンデンサマイクが使えます。
  9. ラインアウト端子(画像
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。
    スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
  10. ラインイン端子(画像
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
  11. AGPカードスロット
    カスタムメイドでRADEON 9800 PROを選択している場合、ここからディスプレイを接続します。アナログRGBミニ15ピンおよびデジタルディスプレイのディスプレイケーブルが使用できます(→『取扱説明書』)。
  12. 拡張カードスロット
    本パソコンの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードを使えます。
    SCSIカードを取り付けると、本パソコンで外付けのハードディスクや光磁気ディスクドライブなどが使えるようになります。
    カスタムメイドでシリアルコネクタを追加した場合、ここにシリアルコネクタが搭載されます(
    Click)。
  13. サイドカバー用ボタン
    サイドカバーを取り外すときに押します。
  14. 通風孔(冷却ファン)
    パソコン本体内部の熱を外部に逃すための開孔部です。
  15. アウトレット
    ディスプレイの電源ケーブルを接続します(→『取扱説明書』)。
  16. インレット
    電源ケーブルを接続します。
  17. メインスイッチ
    パソコン本体の電源を完全に切る場合に「オフ」にします。「|」側が「オン」で「○」側が「オフ」です。
    「オフ」にすると、電源ボタンを押しても、パソコン本体の電源は入りません。通常は「オン」のままお使いください。
    ただし、長期間お使いにならない場合は、「オフ」にしてください(→『取扱説明書』)。
  18. セキュリティ施錠金具
    市販の鍵を取り付けます(Click)。
  19. 盗難防止用ロック
    市販の盗難防止用ケーブルを接続します(Click)。
