4 拡張カードを取り付ける

---

拡張カードは、本パソコンの機能を拡張します。

• ご購入後、拡張カードを取り付ける場合は、Windowsのセットアップをしてから、一度電源を切った後に取り付けてください（→『取扱説明書』）。
• 拡張カードの取り付けや取り外しを行うと、OSを読み込むデバイスの優先順位が変わり、パソコンが起動しないことがあります。この場合は、BIOSセットアップの「Main」−「Boot Options」−「Boot Sequence」で起動したいデバイスの順位を最上位に設定してください（Click）。

	拡張カードの取り付けや取り外しを行う場合は、パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜いた後に作業しください。 感電の原因となります。
	拡張カードの取り付けや取り外しを行う場合は、電源を切り電源プラグをコンセントから抜いた後、十分に待ってから作業をしてください。 火傷の原因となります。
	拡張カードを取り付ける場合は、弊社純正品をお使いください。 感電・火災または故障の原因となることがあります。

	拡張カードの取り付けや取り外しを行う場合は、指定された場所以外のネジは外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	プリント基板は、指定されている場所以外には手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。 マザーボードのパソコン本体背面の金具には、手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。

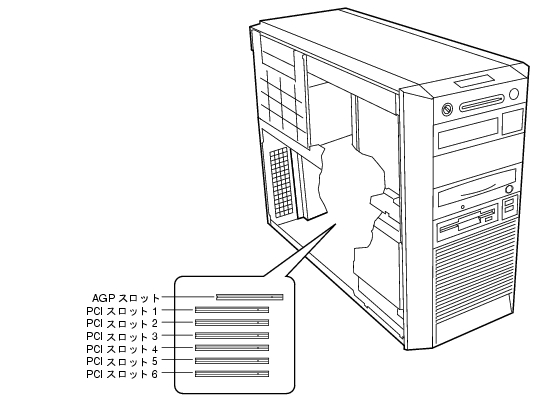

拡張カードの取り付け場所

---

拡張カードは、パソコン本体内部の拡張カードスロットに取り付けます。

本パソコンには、PCI規格の拡張カードが取り付けられます。
AGPスロットには、カスタムメイドで選択したグラフィックカードが取り付けられていることがあります。
IDE-RAIDモデルの場合、PCI1のスロットにIDE-RAIDカードが取り付けられています。
SLOT1〜3のスロットには、最大長176mmの拡張カード（ハーフサイズ）を取り付けることができます。SLOT4〜6のスロットには、最大長312mmの拡張カード（フルサイズ）を取り付けることができます。ただし、リテーナー付きの拡張カードは取り付けられません。

• パソコン本体背面に刻印されているスロット番号と、本マニュアルに記載のAGP/PCIスロット番号は異なります。スロット番号は、パソコン本体内部の底面に貼られているラベルをご覧ください。
• 外付けコネクタがある拡張カード（SCSIカードなど）を、PCIスロット1、3または5に取り付けた場合、外付けコネクタにケーブルが接続できないことがあります。この場合は、他のPCIスロットに拡張カードを取り付けてください。
• カスタムメイドで選択した拡張カードや追加シリアルコネクタは、PCIスロット2を使用しています。
