メモリを取り付ける
パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
サイドカバーを取り外します（
Click
）。
サイドカバーを取り外した後に、メモリ電源LED（
Click
）が消えていることを確認してください。メモリ電源LEDが点灯している場合は、電源ケーブルを外してから作業を続けてください。
パソコン本体を、横置きにします。
パソコン本体内部が見えるようにします。
補強金具を取り外します。
補強金具を折り曲げないように、注意して取り外してください。
マザーボード上の電源コネクタ（2ヶ所）や電源センサコネクタに接続されている電源ケーブルを、取り外します。
内蔵の機器に接続されている電源ケーブルも、すべて取り外します。
内蔵ハードディスクベイ2の下には、電源コネクタ取り外し工具が取り付けられています（
Click
）。その工具で、周辺機器の電源ケーブルを取り外してください。
カスタムメイドでRADEON 9800 PROを選択している場合は、グラフィックカードも取り外してください。
グラフィックカードはAGPコネクタにツメでロックされています。ツメを折らないように注意してください。
RADEON 9800 PROに搭載されている部品にさわらないよう、プリント基板の端を持ってください。

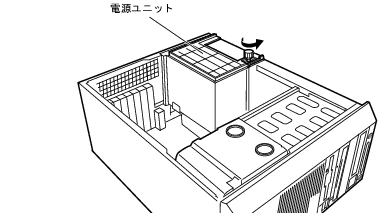

電源ユニットのネジ（1ヶ所）をゆるめます。

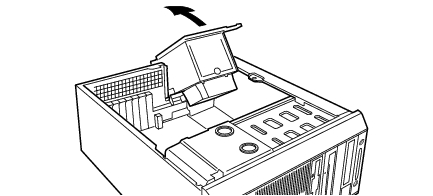

電源ユニットを引き上げます。
電源ユニットの底部を持ち、パソコン本体背面側に引き上げます。
メモリを交換する場合は、スロットの両側のフックを外側に開きます。
スロットの両側のフックを外側に開くときは、勢いよく開かないように注意してください。
フックを勢いよく外側に開くと、メモリが飛び抜け、故障の原因となることがあります。
メモリスロットの両側のフックを開いて、メモリを差し込みます。
メモリとスロットの切り欠け部分（1ヶ所）を合わせるようにして、スロットに垂直にメモリを差し込みます。
正しく差し込まれると、スロットの両側のフックが起きます。このとき、フックがメモリをしっかり固定しているか確認してください。
逆向きに差し込んだ場合、故障の原因となることがありますので、ご注意ください。
メモリ素子の状態はイラストと異なる場合があります。

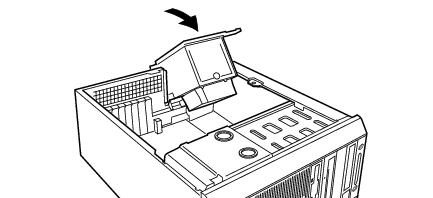

電源ユニットを元の位置に戻します。
電源ユニットの底部を持ち、電源ユニットを元の位置に戻します。

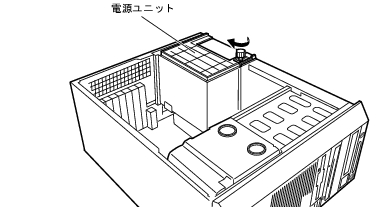

手順7
でゆるめたネジ（1ヶ所）を締めて、電源ユニットを固定します。
手順5
、
手順6
で外した電源ケーブルを取り付けます。
カスタムメイドでRADEON 9800 PROを選択している場合は、グラフィックカードも取り付けてください。取り外す手順を参照し、ツメでロックしてください。
補強金具を取り付けます。
パソコン本体を、縦置きにします。
サイドカバーを取り付けます。
メモリを取り外す場合は、取り付ける手順を参照してください。なお、取り外したメモリは、静電気防止袋に入れて大切に保管してください。
スロットの両側のフックを外側に開くときは、勢いよく開かないように注意してください。
フックを勢いよく外側に開くと、メモリが飛び抜け、故障の原因となることがあります。
