その他の周辺機器を取り付ける

■ 3.5インチフロントアクセスベイに取り付ける

3.5インチ内蔵ハードディスク、光磁気ディスクドライブなどの周辺機器を取り付ける方法は、次のとおりです（標準（48倍速CD-ROM搭載）モデル、IDE-RAIDモデルは除く）。ここでは、光磁気ディスクドライブを例に、取り付け方法を説明します。

  1. 周辺機器の設定を行います。
    周辺機器に添付のマニュアルをご覧になり、マスター／スレーブ／ケーブルセレクトの設定をしてください。

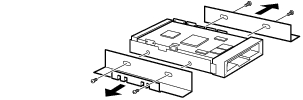

  2. 取り付ける周辺機器の両側に金具がついている場合は、金具を取り外します。
    ネジ（4ヶ所）を外して、取り外します。
画像

  1. パソコン本体の電源プラグをコンセントから抜きます。
  2. アッパーカバーを取り外します（Click）。

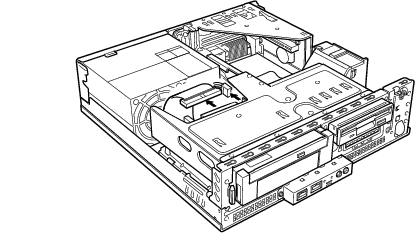

  3. CD-ROMドライブのフラットケーブルと電源ケーブルを外します。
画像

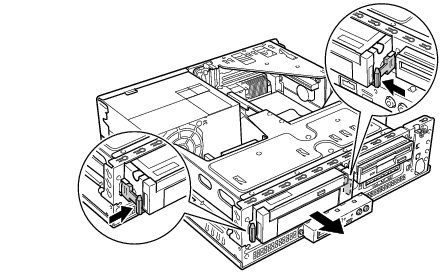

  1. ドライブユニットを取り外します。
    ドライブユニット固定レール（2ヶ所）を内側に押しながら、ゆっくり引き出します。
画像

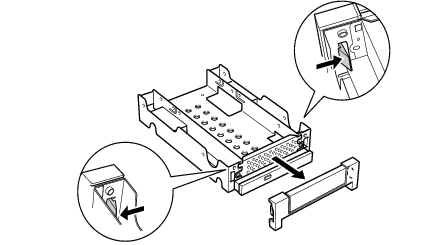

  1. フロントカバーを取り外します。
    ドライブユニット固定レールを外した後、ドライブユニットを裏返し、ツメを押しながらフロントカバーを取り外します。
画像

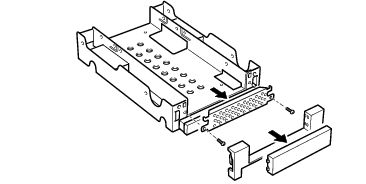

  1. アクセスベイのカバーを取り外します。
    金属製のカバーは、ネジ（2ヶ所）を外して、取り外します。カバーは必要に応じて取り外してください。ハードディスクを取り付ける場合、カバーを取り外す必要はありません。
画像

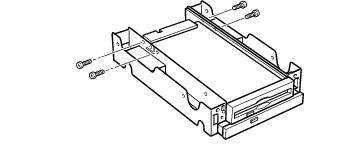

  1. アクセスベイに周辺機器を取り付けます。
    手順2で外したネジ（4ヶ所）で固定します。
画像

ポイント

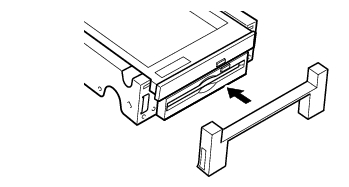

  1. フロントカバーを取り付けます。
    ドライブユニットを表に戻して、フロントカバーをはめ込みます。
画像

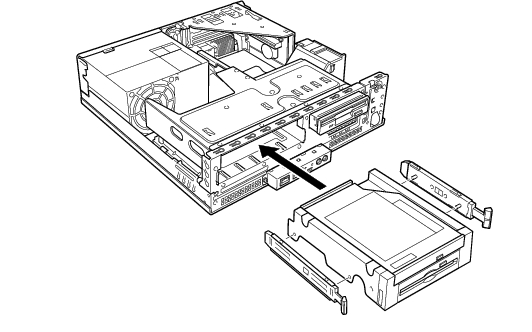

  1. ドライブユニットを取り付けます。
    手順6で外したドライブユニット固定レールを取り付けた後、ドライブユニットを本体に取り付けます。
    ドライブユニットはフロントアクセスベイの正面から、まっすぐに入れてください。斜めに入れた場合、周辺機器を傷つけ、故障の原因となることがあります。
画像

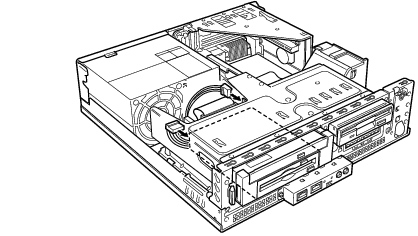

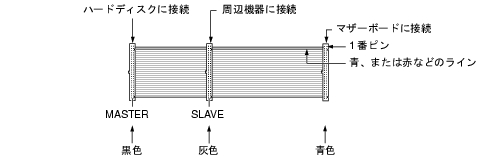

  1. 周辺機器にフラットケーブルを接続します。
    手順5で外したフラットケーブルを、CD-ROMドライブに接続します。
    周辺機器はプライマリのスレーブに接続します。
画像

画像

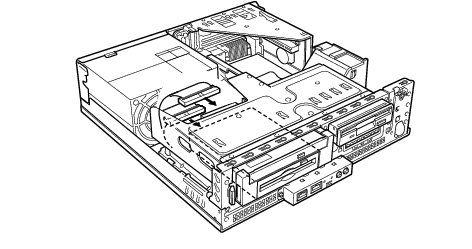

  1. 周辺機器に電源ケーブルを接続します。
    使っていない電源ケーブルを取り付けた周辺機器のコネクタに接続します。
    手順5で外した電源ケーブルをCD-ROMドライブに接続します。
画像

  1. アッパーカバーを取り付けます。
ポイント
