マルチモニタ機能

本パソコンには、2台のディスプレイで1つのデスクトップを表示できる「マルチモニタ機能」があります。パソコン本体の液晶ディスプレイと外部ディスプレイで、1つのデスクトップを表示できます。ここではプライマリアダプタ（メイン画面）として液晶ディスプレイを、セカンダリアダプタ（サブ画面）として外部ディスプレイを使用する場合の手順を説明します。



	マルチモニタ機能をお使いになる前に、必ず外部ディスプレイを接続してください。マルチモニタ機能をお使いになる前に、使用中のソフトウェアを終了してください。マルチモニタ機能をお使いになるときは液晶ディスプレイを「プライマリ」、外部ディスプレイを「セカンダリ」に設定してください。マルチモニタ機能の注意 2台のディスプレイにまたがるウィンドウがある場合は、プライマリアダプタとセカンダリアダプタの設定を変更しないでください。セカンダリアダプタのみに表示されているソフトウェアを起動中に、セカンダリアダプタの使用を終了しないでください。ソフトウェアおよびWindowsの動作が不安定になり、データが保存されないことがあります。次の事項はプライマリアダプタのみで表示されます。液晶ディスプレイの全画面表示コマンドプロンプトの全画面表示（Windows XPの場合）一部のスクリーンセーバー動画再生画面の全画面表示アクセラレータ機能を使用しての動画再生画面発色数についての注意プライマリアダプタとセカンダリアダプタで、別々の発色数を設定しないでください。「中」または「最高」に設定してください。



	マルチモニタ使用時は、キーボードによるディスプレイの切り替えは無効となります。

■ 外部ディスプレイを接続する

ここでは、パソコン本体背面の外部ディスプレイコネクタに、アナログディスプレイを接続する場合について説明します。

外部ディスプレイの接続／取り外しを行う場合は、必ずパソコン本体の電源を切り、ACアダプタを取り外してください。また、外部ディスプレイの電源も切り、電源ケーブルを取り外してください。

感電の原因となります。

ケーブルは、このマニュアルをよく読み、正しく接続してください。
誤った接続状態でお使いになると、感電・火災の原因となります。また、パソコン本体および外部ディスプレイが故障する原因となります。

パソコン本体の電源を切り、ACアダプタを取り外します（→『取扱説明書』）。

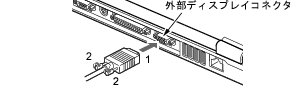

パソコン本体背面の外部ディスプレイコネクタに、ディスプレイケーブルを接続します。

コネクタは正面から見ると台形になっています。
コネクタの形を互いに合わせてしっかり差し込み（1）、ディスプレイケーブルの左右のネジで固定します（2）。

アナログディスプレイにディスプレイケーブルを接続します。

接続方法は、アナログディスプレイのマニュアルをご覧ください。
アナログディスプレイの電源ケーブルを接続して、ディスプレイの電源を入れます。
パソコン本体にACアダプタを取り付け、パソコン本体の電源を入れます。



	アナログディスプレイを接続後パソコン本体の電源を入れると、次のようになることがあります。パソコン本体の液晶ディスプレイとアナログディスプレイで同時に表示される。「新しいハードウェアの追加ウィザード」ウィンドウが表示される。この場合は、画面の指示に従ってアナログディスプレイのドライバをインストールしてください。アナログディスプレイなど磁界を発生する機器とFDDユニットは離して使用してください。

■ 表示できる解像度と発色数

次の表の解像度以外を選択した場合、画面が正しく表示されないことがあります。

□ Windows Vistaの場合

発色数	プライマリの解像度	セカンダリの解像度^注1 ^注2
発色数	プライマリの解像度	800 × 600	1024 × 768	1280 × 768	1280 × 1024	1400 × 1050	1600 × 1200
中（16ビット）最高（32ビット）^注3	800×600	○	○	○	○	○	○
	1024×768	○	○	○	○	○	○
	1280×768^注4	○	○	○	○	○	○
	1280×1024^注4	○	○	○	○	○	○
	1400×1050^注4	○	○	○	○	○	○

注1	：	各ディスプレイの最大解像度は、各ディスプレイがサポートしている最大解像度になります。各ディスプレイがサポートしている最大解像度よりも大きい解像度を使用することはできません。
注2	：	各解像度はお使いの外部モニターがサポートしている場合にご使用になれます。モニターがサポートしていない解像度は使用することができません。
注3	：	液晶ディスプレイは擬似的に色を表示するディザリング機能を利用しています。
注4	：	SXGA＋搭載の液晶ディスプレイのみ表示できます。

□ Windows XPの場合

発色数	プライマリの解像度	セカンダリの解像度^注1 ^注2
発色数	プライマリの解像度	800 × 600	1024 × 768	1280 × 768	1280 × 1024	1400 × 1050	1600 × 1200
中（16ビット）最高（32ビット）^注3	800×600	○	○	○	○	○	○
	1024×768	○	○	○	○	○	○
	1280×768^注4	○	○	○	○	○	○
	1280×1024^注4	○	○	○	○	○	○
	1400×1050^注4 ^注5	○	○	○	○	○	○
	1600×1200^注4 ^注6	○	○	○	○	○	○

注1	：	プラグアンドプレイ対応の外部ディスプレイを使用の場合、最大解像度は外部ディスプレイからの情報により決定されます。
注2	：	各解像度はお使いの外部モニターがサポートしている場合にご使用になれます。モニターがサポートしていない解像度は使用することができません。
注3	：	液晶ディスプレイは擬似的に色を表示するディザリング機能を利用しています。
注4	：	液晶ディスプレイは、仮想デスクトップになります。ただし、SXGA＋搭載の場合は、1600×1200のみ仮想デスクトップになります。仮想デスクトップでは、液晶ディスプレイサイズの範囲のみが表示され、他の領域はマウスポインタを動かすことによって表示できます。この解像度が表示されない場合は、「画面のプロパティ」ウィンドウの「設定」タブで「詳細設定」をクリックし、表示されたウィンドウの「モニタ」タブで「このモニタでは表示できないモードを隠す」のチェックを外してください。
注5	：	インテル® Celeron® M搭載で、SXGA＋搭載の場合のみ表示できます。
注6	：	インテル® Celeron® M搭載の場合では使用できません。

■ 注意事項

□ 共通の注意事項

マルチモニタ機能使用時には、DVD-VIDEOを再生しないでください。
マルチモニタ機能使用時に本パソコンを再起動した場合、使用している外部ディスプレイによっては、画面が正常に表示されないことがあります。このような場合には、リフレッシュレートを85Hz以下に設定してください。
マルチモニタ機能使用時には、【Fn】＋【F10】キーを使用して、ディスプレイを切り替えることはできません。

■ マルチモニタの設定

次の操作を行います。

● Windows Vistaの場合
1. デスクトップで右クリックし、「個人設定」をクリックします。

  「個人設定」ウィンドウが表示されます。
2. 「画面の設定」をクリックし、「詳細設定」をクリックします。
● Windows XPの場合
1. デスクトップで右クリックし、「プロパティ」をクリックします。

  「画面のプロパティ」ウィンドウが表示されます。
2. 「設定」タブをクリックし、「詳細設定」をクリックします。
「Intel(R) Graphics Media Accelerator Driver for Mobile」タブをクリックし、「グラフィックプロパティ」をクリックします。

「Intel® Graphics Media Accelerator Driver for Mobile」が表示されます。
左の一覧から「ディスプレイデバイス」をクリックします。
「マルチディスプレイ」の「拡張デスクトップ」をクリックして、チェックを付けます。



	マルチモニタ表示の場合、プライマリとセカンダリの設定は次のようにしてください。プライマリ：ノートブックセカンダリ：PCモニタ「プライマリデバイス」、「セカンダリデバイス」の解像度やリフレッシュレートなどの詳細な設定は、左の一覧の「ディスプレイ設定」をクリックして表示される設定項目から変更することができます。

「適用」をクリックします。



	「デスクトップの変更を確認」ウィンドウが表示された場合は、15秒以内に、「OK」をクリックしてください。

「OK」をクリックし、すべてのウィンドウを閉じます。

■ アダプタの表示位置を変更する

ここでは使用する2つのアダプタの表示位置を変更する場合の手順について説明します。

次の操作を行います。

● Windows Vistaの場合
1. デスクトップで右クリックし、「個人設定」をクリックします。

  「個人設定」ウィンドウが表示されます。
2. 「画面の設定」をクリックします。
● Windows XPの場合
1. デスクトップで右クリックし、「プロパティ」をクリックします。

  「画面のプロパティ」ウィンドウが表示されます。
2. 「設定」タブをクリックします。
モニタアイコンを、表示する位置にドラッグします。
「OK」をクリックします。
