1 各部の名称と働き
ここでは、パソコン本体、メインボードの各部の名称と働きを説明します。
|
|
|
|
|
- これ以降の記述については、縦置きを前提としています。横置きにする場合は、読み替えてください。
|
|
|
|
|

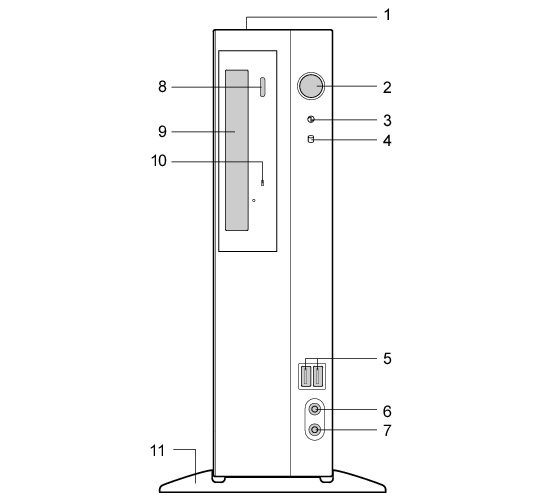

パソコン本体前面
各番号をクリックすると説明箇所へジャンプします。
-
- パソコン本体内部の熱を外部に逃すための開孔部があります。物を載せるなどしてふさがないようにご注意ください。横置きにする場合は、通風孔のある面を、壁などから15cm以上離して設置してください。
電源ボタン(
)
- 次の場合に押します。
電源ランプ(
)
- パソコン本体の電源の状態を表しています。
緑色に点灯しているときは、電源が入っています。
オレンジ色に点灯しているときは、スリープ状態(Windows Vista)またはスタンバイ状態(Windows XP)です。
ディスクアクセスランプ(
)
- ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点灯します。また、CD/DVDドライブによっては、CDにアクセスしているときに点灯する場合があります。
USBコネクタ(
)
- USB規格の周辺機器を接続します。USB2.0に準拠しています。
マイク端子(
)
- 市販のコンデンサマイクを接続します。
ヘッドホン端子(
)
- 市販のヘッドホンを接続します。
ヘッドホンを接続している間は、パソコン本体のラインアウト端子からは、音が出ません。
-
- CD-ROMや音楽CDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときにお使いになれます。
- CDアクセスランプが点灯しているときは、押さないでください。
-
- CD-ROMのデータやプログラムを読み出したり、音楽CDを再生したりします。
- FMVバリューシリーズの選択によって、次のドライブが取り付けられています。
- 「取り扱い」−「CD/DVD」
-
- CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
-
- 本パソコンをお使いになるときに取り付ける台座です(→『取扱説明書』)。
