ポートリプリケータ

カスタムメイドの選択により、ポートリプリケータが添付されています。

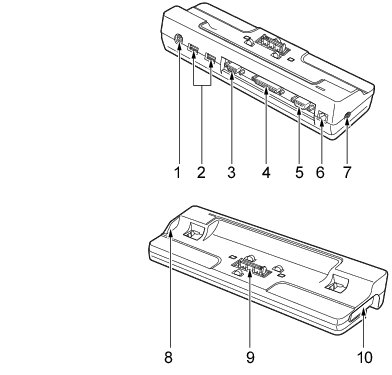

各番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  • ポートリプリケータ接続時には、パソコン本体のLANコネクタ、外部ディスプレイコネクタはお使いになれません。
  1. 拡張キーボード／マウスコネクタ
    PS/2マウスやPS/2キーボードを接続するためのコネクタです。
    「取り扱い」−「テンキーボード」
    「取り扱い」−「PS/2マウス」
  2. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。
    2ポートあります。パソコン本体とあわせて4ポートお使いになれます。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. 外部ディスプレイコネクタ（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
  2. パラレルコネクタ（画像）
    プリンタなどを接続するためのコネクタです。
    「周辺機器の設置／設定／増設」−「プリンタ」
  3. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続するためのコネクタです。
  4. LANコネクタ（画像）
    LANケーブルを接続するためのコネクタです。
    「取り扱い」−「LAN（有線LAN）」
  5. DC-INコネクタ（画像）
    添付のACアダプタを接続するためのコネクタです。
  6. DC-INコネクタ接続防止フラップ
    ポートリプリケータ接続時にはパソコン本体のDC-INコネクタはお使いになれません。
  7. 接続コネクタ
    パソコン本体のポートリプリケータ接続コネクタに接続するためのコネクタです。
  8. ポートリプリケータ取り外しレバー（画像）
    ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
    「周辺機器の設置／設定／増設」−「ポートリプリケータ」
