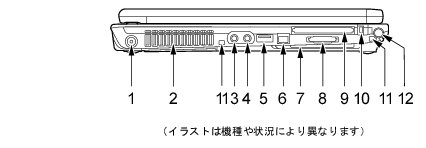

パソコン本体左側面

番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
  1. DC-INコネクタ（画像）
    添付のACアダプタを接続します。
  2. 排気孔
    パソコン本体内部の熱を外部に逃がすためのものです。
    パソコンの電源を入れると、内部のファンが数秒間回転します。また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
    このため、起動時や動作中にファンによる回転音が発生しますが、パソコンの放熱のためであり、異常ではありません。
注意
PLラベル
・ 排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
重要
  • 排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
  • 排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
  1. マイク・ラインイン兼用端子（画像）
    市販のマイクを接続します（外径3.5mmのミニプラグ）。ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインイン端子として使用することもできます。
  2. ヘッドホン・ラインアウト兼用端子（画像）
    市販のヘッドホンを接続します（外径3.5mmのミニプラグ）。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. IEEE（アイトリプルイー）1394（DV）端子（画像）
    デジタルビデオカメラ（DVC）や外付けハードディスクなどのIEEE1394 規格の周辺機器を接続するためのコネクタです。
    本パソコンと接続する場合は、コネクタが4 ピンのケーブルを用意してください。6 ピン
    のケーブルはお使いになれません。
  2. スマートカードスロット（画像）
    スマートカードをセットします。
    「セキュリティ」−「スマートカードリーダ／ライタ」
  3. SDメモリーカード／メモリースティックスロット
    SDメモリーカードやメモリースティックをセットします。
    「取り扱い」−「メモリーカードをセットする」
  4. PCカードスロット（画像）
    お使いになるPCカードをセットします。
    「取り扱い」−「PCカードをセットする」
  5. PCカード取り出しボタン
    PCカードを取り出すときに押します。
    「取り扱い」−「PCカードを取り出す」
  6. ペンひも取り付け用穴
    ペンひもを本体に取り付けるための穴です。
  7. ペン
    タブレットを操作するペンが収納されています。
    「取り扱い」−「タブレット」
