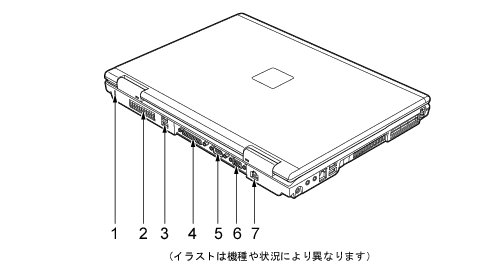

パソコン本体背面

番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを取り付けます。
    「セキュリティ」−「パソコン本体の施錠方法」
  2. 吸気孔
    冷却用の空気を取り込むための穴です。
注意
PLラベル
・ 吸気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. パラレルコネクタ（画像）
    セントロニクス準拠の機器（プリンタなど）を接続します。
    「周辺機器の設置／設定／増設」−「プリンタ」
  2. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続します。
  3. 外部ディスプレイコネクタ（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続します。
    「取り扱い」−「外部ディスプレイを接続する」
    「取り扱い」−「マルチモニタ機能」
  4. LANコネクタ（画像）
    LANケーブルを接続します。
    「取り扱い」−「LAN（有線LAN）」
