[FMV-BIBLO] バッテリの状態を表すマークやランプの意味を教えてください。
| 対象機種 | 2010年春モデルBIBLO、他・・・ |
|---|---|
| 対象OS |
|
質問
状態表示LEDや状態表示LCDに表示される、バッテリのランプやマークの意味について教えてください。
回答
「状態表示LED」や「状態表示LCD」に表示される、バッテリの状態を表す「ランプ」や「マーク」の意味は、次のとおりです。
内蔵バッテリパックの状態をランプの点灯 / 点滅で示します。
（FMV-BIBLO NFシリーズの状態表示LEDの例）
バッテリ充電 / 残量ランプは、次の機種に搭載されています。
バッテリの充電状況を表示するランプです。
【バッテリ充電ランプの表示例】
（「→」と電池のマーク）
ランプの色と点滅によって、次の状態を表します。
マルチベイユニットにバッテリを増設している場合は、数字の「1」、「2」が表示されたバッテリ充電ランプが点灯します。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
なお、内蔵バッテリパックの充電が完了した後に、増設用内蔵バッテリユニットが充電されます。
バッテリの残量を表示するランプです。
【バッテリ残量ランプの表示例】
（電池のマーク）
ランプの色と点滅によって、次の状態を表します。
マルチベイユニットにバッテリを増設している場合は、数字の「1」、「2」が表示されたバッテリ残量ランプ（バッテリランプ）が点灯します。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
なお、ACアダプタが接続されていない場合は、増設用内蔵バッテリユニットを装着しても、ランプがオレンジ色に点滅した後にそのまま消灯します。
ACアダプタの接続状態によって、バッテリの充電状況または残量を表示します。
【バッテリ充電 / 残量ランプの表示例】
（「→」と電池のマーク）
内蔵バッテリパックの状態をマークの点灯 / 点滅で示します。
（FMV-BIBLO MG シリーズの状態表示LCDの例）
パソコンにACアダプタを接続してバッテリを充電しているときは、バッテリ装着表示の左上に、「→」マークが点灯します。
バッテリの充電表示（→）が消え、左端のバッテリ残量が点滅から点灯に変わると、バッテリの充電は完了です。
バッテリ残量表示の左端と右端の目盛りが点滅しているときは、バッテリが正しく充電できていません。
このマークが表示がされたときは、パソコン本体の電源を切ってからバッテリを取り付け直してください。
それでも表示される場合はバッテリ異常です。新しいバッテリと交換してください。
新しいバッテリを購入する方法は、次のQ&Aをご覧ください。
ACアダプタやバッテリの購入方法を教えてください。（新しいウィンドウで表示）
マルチベイユニットにバッテリを増設している場合は、バッテリ装着表示の左側に、数字の「1」、「2」が表示されます。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
なお、内蔵バッテリパックの充電が完了した後に、増設用内蔵バッテリユニットが充電されます。
電源が入っているときや充電中に、バッテリ残量を確認できます。
バッテリ装着表示の状態によって、次のバッテリの残量を表します。
マルチベイユニットにバッテリを増設している場合は、バッテリ装着表示の左側に、数字の「1」、「2」が表示されます。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
- バッテリ残量表示は、お使いの環境によっては、実際のバッテリ残量とは異なる表示をする場合があります。
- 電源が切れている場合は、充電が完了してしばらくすると状態表示が消えます。
- バッテリ運用直後の充電などでは、バッテリの保護機能が働いてバッテリ充電表示が点滅し、充電が行われない場合があります。
次の場合に応じた案内をご覧ください。
状態表示LEDに表示されるバッテリランプについて
内蔵バッテリパックの状態をランプの点灯 / 点滅で示します。
（FMV-BIBLO NFシリーズの状態表示LEDの例）
次の場合に応じた案内をご覧ください。
バッテリ充電 / 残量ランプは、次の機種に搭載されています。
- FMV-BIBLO LOOX Cシリーズ
- FMV-BIBLO LOOX Mシリーズ（2009年夏モデル〜2009年冬モデル）
バッテリ充電ランプ
バッテリの充電状況を表示するランプです。
【バッテリ充電ランプの表示例】
（「→」と電池のマーク）
ランプの色と点滅によって、次の状態を表します。
- グリーン、または、ブルーの点灯
バッテリへの充電が終了しています。
または、内蔵バッテリパックが未接続です。 - オレンジの点灯
バッテリへ充電中です。 - オレンジの点滅
バッテリへ充電停止中です。
バッテリ温度アラームが動作しています。
バッテリ温度アラームとは、内蔵バッテリパックの温度が高くなったり、低くなったりしたときに、バッテリパックの保護機能が働いて充電を停止する機能です。
しばらくして、内蔵バッテリパックの温度が平常に戻ると、オレンジの点灯になり、充電を再開します。 - 消灯
ACアダプタとパソコンが未接続のため、充電をしていません。
FMV-BIBLO MG（一部の機種） / MTシリーズは、上の内容に加えて、次の場合にバッテリ充電ランプが消灯します。- 内蔵バッテリパックが未接続の場合
- 充電が終了した場合
- 内蔵バッテリパックが未接続の場合
マルチベイユニットにバッテリを増設している場合は、数字の「1」、「2」が表示されたバッテリ充電ランプが点灯します。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
なお、内蔵バッテリパックの充電が完了した後に、増設用内蔵バッテリユニットが充電されます。
バッテリ残量ランプ（バッテリランプ）
バッテリの残量を表示するランプです。
【バッテリ残量ランプの表示例】
（電池のマーク）
ランプの色と点滅によって、次の状態を表します。
- グリーン、または、ブルーの点灯 / 点滅
約100％〜約50％のバッテリ残量です。 - オレンジの点灯 / 点滅
約49％〜約13％のバッテリ残量です。
お使いの機種によっては、内蔵バッテリパックの装着後、バッテリ残量計測のため、4秒間オレンジのランプが点滅する場合があります。 - レッドの点灯 / 点滅
約12％以下のバッテリ残量（LOWバッテリ状態）、またはバッテリの異常（DEADバッテリ状態：0％のバッテリ残量）です。
パソコンが起動しているときに、レッドが点滅する場合は、パソコンの電源を切ってからバッテリを取り付け直してください。
それでも、レッドの点滅が続く場合はバッテリ異常です。新しいバッテリと交換してください。
新しいバッテリを購入する方法は、次のQ&Aをご覧ください。ACアダプタやバッテリの購入方法を教えてください。（新しいウィンドウで表示） - 消灯
内蔵バッテリパックが未接続です。
マルチベイユニットにバッテリを増設している場合は、数字の「1」、「2」が表示されたバッテリ残量ランプ（バッテリランプ）が点灯します。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
なお、ACアダプタが接続されていない場合は、増設用内蔵バッテリユニットを装着しても、ランプがオレンジ色に点滅した後にそのまま消灯します。
バッテリ充電 / 残量ランプ
ACアダプタの接続状態によって、バッテリの充電状況または残量を表示します。
【バッテリ充電 / 残量ランプの表示例】
（「→」と電池のマーク）
- ACアダプタを接続しているとき
バッテリの充電状況を表示します。- ブルーの点灯
バッテリへの充電が終了しています。
（パソコンの電源が入っているとき） - オレンジの点灯
バッテリへ充電中です。 - 紫の点滅
バッテリに異常が生じています。 - 消灯
- バッテリへの充電が終了しています。
（パソコンの電源が切れているとき、スリープ / 休止状態のとき） - 内蔵バッテリパックが未接続です。
- バッテリへの充電が終了しています。
- ブルーの点灯
- ACアダプタを接続していないとき
バッテリの残量を表示します。- オレンジの点滅
約12％以下のバッテリ残量（LOWバッテリ状態）です。 - 消灯
100％〜13％のバッテリ残量、0％のバッテリ残量、またはバッテリが未接続です。 - 紫の点滅
バッテリに異常が生じています。
- オレンジの点滅
状態表示LCDに表示されるバッテリマークについて
内蔵バッテリパックの状態をマークの点灯 / 点滅で示します。

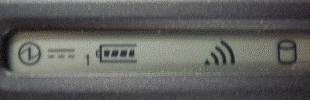

（FMV-BIBLO MG シリーズの状態表示LCDの例）
次の場合に応じた案内をご覧ください。
充電中の表示について
パソコンにACアダプタを接続してバッテリを充電しているときは、バッテリ装着表示の左上に、「→」マークが点灯します。
バッテリの充電表示（→）が消え、左端のバッテリ残量が点滅から点灯に変わると、バッテリの充電は完了です。
- 充電中の例
- 充電完了の例
バッテリ残量表示の左端と右端の目盛りが点滅しているときは、バッテリが正しく充電できていません。
このマークが表示がされたときは、パソコン本体の電源を切ってからバッテリを取り付け直してください。
それでも表示される場合はバッテリ異常です。新しいバッテリと交換してください。
新しいバッテリを購入する方法は、次のQ&Aをご覧ください。
ACアダプタやバッテリの購入方法を教えてください。（新しいウィンドウで表示）マルチベイユニットにバッテリを増設している場合は、バッテリ装着表示の左側に、数字の「1」、「2」が表示されます。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
なお、内蔵バッテリパックの充電が完了した後に、増設用内蔵バッテリユニットが充電されます。
バッテリの残量表示について
電源が入っているときや充電中に、バッテリ残量を確認できます。
バッテリ装着表示の状態によって、次のバッテリの残量を表します。
- 約100％〜約76％のバッテリ残量
- 約75％〜約51％のバッテリ残量
- 約50％〜約26％のバッテリ残量
- 約25％〜約13％のバッテリ残量
充電中は0％〜約25％のバッテリ残量を示します。 - LOWバッテリ状態（約12％以下のバッテリ残量）
（右端の目盛りが点滅） - 0％のバッテリ残量
マルチベイユニットにバッテリを増設している場合は、バッテリ装着表示の左側に、数字の「1」、「2」が表示されます。
この場合は、数字の「1」が付いている方が、パソコンの「内蔵バッテリパック」を表します。
「2」は、「モバイルマルチベイユニット」または「マルチベイ」に取り付けられている、オプションの「増設用内蔵バッテリユニット」を表します。
