各部名称

AH700/5B

パソコン本体前面
1 指紋センサー 指をスライドさせることで、指紋認証、画面のスクロールを行うことができます。
指紋センサーのLED 部分は、指紋認証時などに点灯/点滅します。(注1)
また、指紋を登録すると、パソコンの電源が入っているときに指紋センサーのLED部分を点滅させることができます。
2 フラットポイント(注2) マウスポインター()を操作します。
3 スピーカー パソコンの音声を出力します。
4 ワンタッチボタン(注2) 決められたソフトウェアをワンタッチで起動したり、省電力モードの切り替えや音量の調節をしたりします。
5 Web カメラ このWeb カメラは、次の機能で使用します。
・ジェスチャーコントロール機能
・テレビ電話
・Sense YOU Technology 機能
6 内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
7 液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
8 状態表示LED パソコンの状態を表示します。
9 スクロールパッド 画面を上下にスクロールします。
10 ワイヤレススイッチ 無線LAN の電波の発信/停止を切り替えます。
11 サポートボタン ・Windows 起動時、休止状態、スリープ時
「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。
・シャットダウン時
Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役立つサポート機能を使うことができます。
12 電源ボタン( パソコンの電源を入れたり、スリープ/復帰(レジューム)させます。
  • 注1:この動作時の色の変更はできません。
  • 注2:ご購入時は、AC アダプタが接続されている状態で、ログインしているときに、周囲が点灯するように設定されています。設定を変更する場合は、「スタート」►「すべてのプログラム」►「省電力ユーティリティ」►「ランプオフ設定 - 省電力ユーティリティ」の順にクリックし、設定を変更してください。
ワンタッチボタン
1 エコボタン ボタンを押すごとに省電力モードと通常モードが切り替わります。
2 メニューボタン 「@メニュー」を起動します。
3 インターネットボタン 「Internet Explorer」を起動します。
4 メールボタン メールソフトを起動します。
5 辞書ボタン 電子辞書を起動します。
6 音量調節ボタン 音量を調節します。

AH570/5BM、AH550/3BT、AH550/5B

パソコン本体前面
1 フラットポイント マウスポインター()を操作します。
2 スピーカー パソコンの音声を出力します。
3 液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
4 3D カメラ(注1) この3D カメラは、次の機能で使用します。
・3D 写真や3D 動画の撮影
・ジェスチャーコントロール機能
・テレビ電話
・Sense YOU Technology 機能
5 Web カメラ(注2) このWeb カメラは、次の機能で使用します。
・ジェスチャーコントロール機能
・テレビ電話
・Sense YOU Technology 機能
6 内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
7 リモコン受光部(注3) リモコンからの赤外線を受光します。
8 状態表示LED パソコンの状態を表示します。
9 スクロールパッド 画面を上下にスクロールします。
10 ワイヤレススイッチ 無線LAN の電波の発信/停止を切り替えます。
11 メニューボタン 「@メニュー」を起動します。
12 サポートボタン ・Windows 起動時、休止状態、スリープ時
「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。
・シャットダウン時
Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役立つサポート機能を使うことができます。
13 電源ボタン( パソコンの電源を入れたり、スリープ/復帰(レジューム)させます。
  • 注1:AH570 シリーズのみ
  • 注2:AH550 シリーズのみ
  • 注3:リモコン添付機種のみ

AH700/5B、AH570/5BM、AH550/3BT、AH550/5B

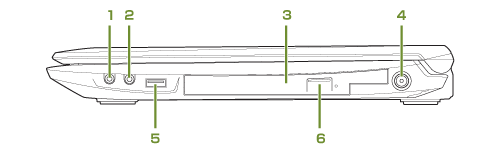

パソコン本体右側面
1 ヘッドホン・ラインアウト兼用端子( 外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、設定を変更することで、ライン出力端子としても使用できます。
2 マイク・ラインイン兼用端子( 外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。また、設定を変更することで、ライン入力端子としても使用できます。
3 Blu-ray Disc ドライブ(注1)またはスーパーマルチドライブ(注2) ディスクの読み込み/書き込みをします。
4 DC-IN コネクタ( 添付のAC アダプタを接続します。
5 USB2.0 コネクタ( USB 規格の周辺機器を接続します。
接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
6 CD/DVD 取り出しボタン( ディスクをセットしたり取り出したりします。
  • 注1:Blu-ray Disc ドライブ搭載機種のみ
  • 注2:スーパーマルチドライブ搭載機種のみ

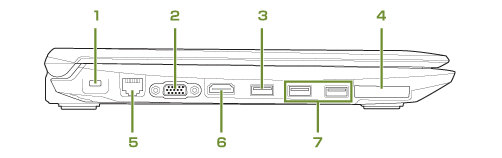

パソコン本体左側面
1 盗難防止用ロック取り付け穴( 市販の盗難防止用ケーブルを接続します。
2 外部ディスプレイコネクタ( アナログディスプレイや、外部ディスプレイを接続します。
3 USB2.0 コネクタ( USB 規格の周辺機器を接続します。
接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
4 ExpressCard スロット()(注1) ExpressCard を差し込みます。
5 LAN コネクタ( LAN ケーブルを接続します。
6 HDMI 出力端子 デジタルテレビや外付けのディスプレイを接続します。
7 USB3.0 コネクタ( USB 規格の周辺機器を接続します。
接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
  • 注1:ExpressCard/34 モジュールのみ対応しています。

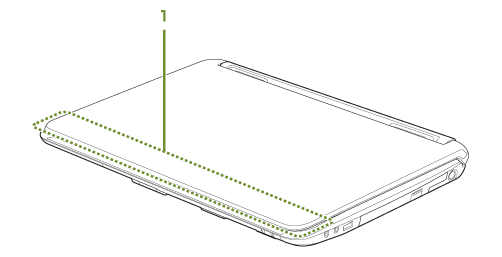

パソコン本体上面
1 内蔵無線LAN アンテナ 無線LAN 用のアンテナが内蔵されています。

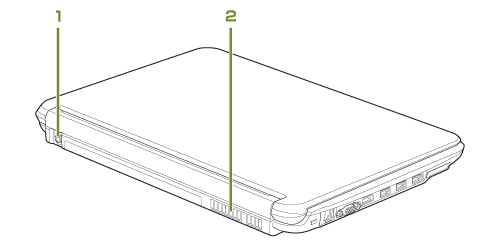

パソコン本体背面
1 アンテナ入力端子(地上デジタル、BS・110度CSデジタル)(注1)またはアンテナ入力端子(地上デジタル)(注2) テレビアンテナと接続します。
2 排気孔 パソコン本体内部の熱を外部に逃がします。
  • 注1:テレビチューナー(地上デジタル、BS・110 度CSデジタル)搭載機種のみ
  • 注2:テレビチューナー(地上デジタル)搭載機種のみ

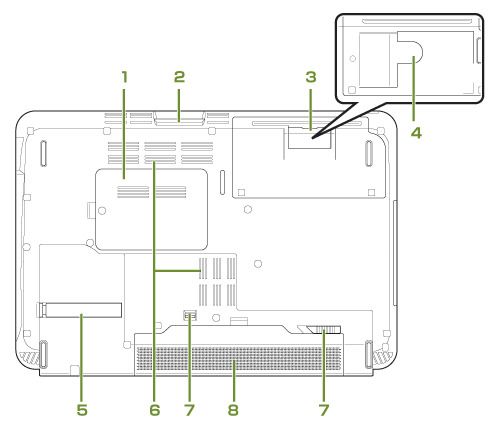

パソコン本体下面
1 メモリスロットカバー メモリを交換するときに取り外します。
2 ダイレクト・メモリースロット SD メモリーカード、メモリースティック(注1)を差し込みます。
3 B-CAS カードスロット(注2) miniB-CAS カードを差し込みます。
4 B-CAS カードスロット(注3) B-CAS カードを差し込みます。
5 ダストカバー 空冷用通風路を清掃するときに取り外します。
6 吸気孔 パソコン本体内部に空気を取り込みます。
7 内蔵バッテリパックロック 内蔵バッテリパックの取り付け/取り外しをするときに使用します。
8 内蔵バッテリパック 充電式のバッテリです。
  • 注1:AH700 シリーズのみ
  • 注2:テレビチューナー(地上デジタル)搭載機種のみ
  • 注3:テレビチューナー(地上デジタル、BS・110度CSデジタル)搭載機種のみ

AH530/3B、AH530/1B

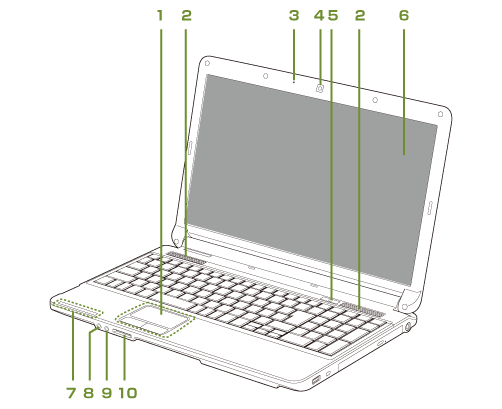

パソコン本体前面
1 フラットポイント マウスポインター()を操作します。
2 スピーカー パソコンの音声を出力します。
3 内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
4 Web カメラ このWeb カメラは、次の機能で使用します。
・テレビ電話
・Sense YOU Technology 機能
5 電源ボタン( 電源を入れたり、スリープ/復帰(レジューム)させたりします。
6 液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
7 状態表示LED パソコンの状態を表示します。
8 ヘッドホン・ラインアウト兼用端子( 外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、設定を変更することで、ライン出力端子としても使用できます。
9 マイク・ラインイン兼用端子( 外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。また、設定を変更することで、ライン入力端子としても使用できます。
10 ダイレクト・メモリースロット SD メモリーカード、メモリースティックを差し込みます。

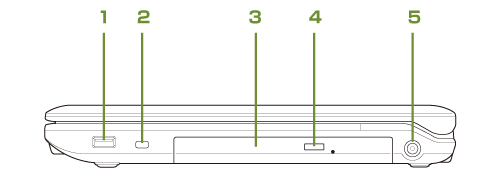

パソコン本体右側面
1 USB コネクタ( USB 規格の周辺機器を接続します。
2 盗難防止用ロック取り付け穴( 市販の盗難防止用ケーブルを接続します。
3 スーパーマルチドライブ ディスクの読み込み/書き込みをします。
4 CD/DVD 取り出しボタン( ディスクをセットしたり取り出したりします。
5 DC-IN コネクタ( 添付のAC アダプタを接続します。
パソコン本体左側面
1 外部ディスプレイコネクタ( アナログディスプレイや、外部ディスプレイを接続します。
2 LAN コネクタ( LAN ケーブルを接続します。
3 排気孔 パソコン本体内部の熱を外部に逃がします。
4 ExpressCard スロット( ExpressCard を差し込みます。
5 HDMI 出力端子 デジタルテレビや外付けのディスプレイを接続します。
6 USB コネクタ( USB 規格の周辺機器を接続します。
パソコン本体上面
1 内蔵無線LAN アンテナ 無線LAN 用のアンテナが内蔵されています。

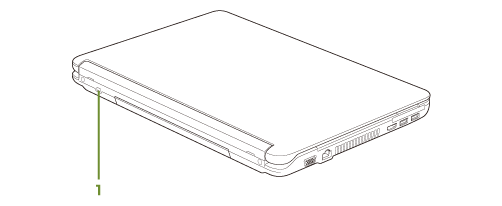

パソコン本体背面
1 盗難防止用ロック取り付け穴( 市販の盗難防止用ケーブルを接続します。

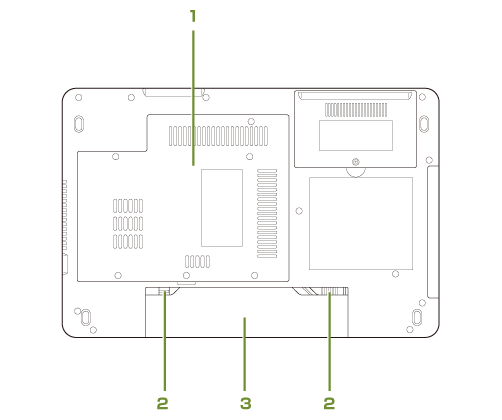

パソコン本体下面
1 メモリスロットカバー メモリを交換するときに取り外します。
2 内蔵バッテリパックロック 内蔵バッテリパックの取り付け/取り外しをするときに使用します。
3 内蔵バッテリパック 充電式のバッテリです。
(イラストは機種や状況により異なります)
