各部名称<WEB MART限定モデル>

DHシリーズ

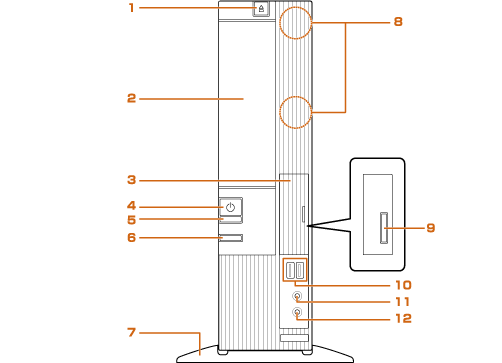

パソコン本体前面
1 CD/DVD 取り出しボタンディスクをセットしたり取り出したりします。
2 Blu-ray Discドライブ(スーパーマルチドライブ機能対応)(注1)または
スーパーマルチドライブ(注2)
ディスクの読み込み/書き込みをします。
3 フラップメモリーカードを使用するときに開きます。
4 電源ボタン(パソコン本体の電源を入れたり切ったりします。
5 電源ランプパソコン本体の電源が入っているときは点灯します。また、スリープ時はオレンジ色に点灯します。
6 ハードディスク/ CD アクセスランプ( 内蔵ハードディスクやCD、DVD にアクセスしているときに点滅します。
7 フット(設置台)パソコンの転倒防止のため、パソコンに取り付けます。
8 無線LAN アンテナ(注3)無線LAN のアンテナが搭載されています。
9 ダイレクト・メモリースロットSD メモリーカードやメモリースティックを差し込みます。
10 USB コネクタ(USB 規格の周辺機器を接続します。
11 マイク端子(外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。
12 ヘッドホン端子(外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。

  • 注1:Blu-ray Disc ドライブ搭載機種のみ
  • 注2:スーパーマルチドライブ搭載機種のみ
  • 注3:無線LAN 搭載機種のみ

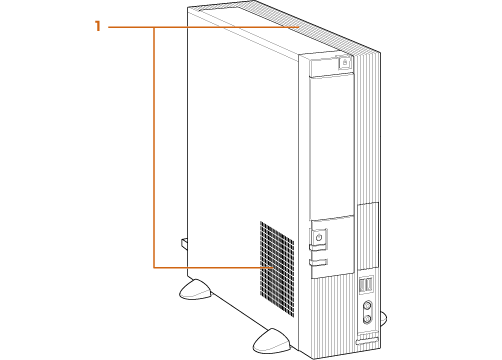

パソコン本体側面
1 通風孔パソコン本体内部に空気を取り込むことで、パソコン本体内部の熱を逃がすための開孔部です。

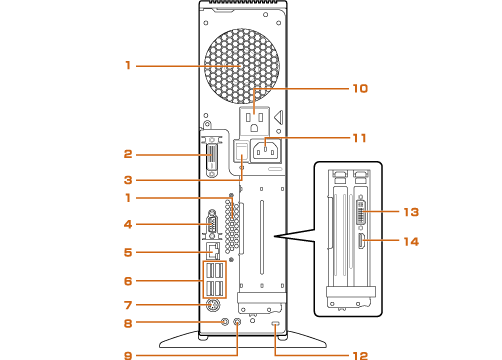

パソコン本体背面
1 通風孔パソコン本体外部に空気を排出して熱を逃がすための開孔部です。
2 DVI-D コネクタ()(注1)ディスプレイを接続します。
3 メインスイッチパソコン本体の電源を完全に切る場合に「オフ」にします。
「|」側が「オン」で「○」側が「オフ」です。
4 アナログRGB コネクタ()(注1)ディスプレイを接続します。
5 LAN コネクタ(LAN ケーブルを接続します。
6 USB コネクタ(USB 規格の周辺機器を接続します。
7 キーボードコネクタ(PS/2 キーボードを接続します。
8 ラインイン端子(オーディオ機器などの音声出力端子と接続します。
9 ラインアウト端子(オーディオ機器などの音声入力端子と接続します。
10 アウトレットディスプレイの電源ケーブルを接続します。
ディスプレイの電源ケーブル以外は、接続しないでください。
11 インレットパソコン本体の電源ケーブルを接続します。
12 盗難防止用ロック取り付け穴(盗難防止用ケーブルを接続します。
13 DVI-I コネクタ(注2)ディスプレイを接続します。
14 HDMI 出力端子()(注2)テレビなどのHDMI入力端子をもつ機器を接続します。
  • 注1:DH550 シリーズのみ
  • 注2:DH700 シリーズのみ

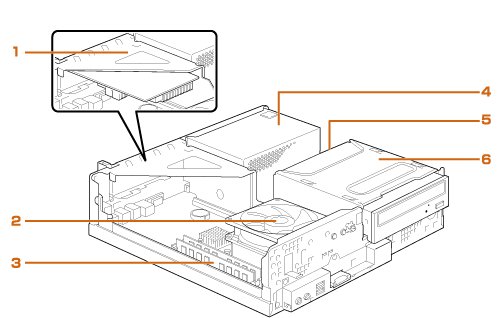

パソコン本体内部
1 拡張スロットグラフィックカードが搭載されています。(注1)
2 CPU ファンパソコン本体内部の温度を下げるためのファンです。
3 メモリスロットメモリが取り付けられています。
4 電源ユニット
5 内蔵ハードディスクここに、シリアルATA 規格のハードディスクドライブが搭載されています。スーパーマルチドライブの下にあります。
6 Blu-ray Discドライブ(スーパーマルチドライブ機能対応)(注2)または
スーパーマルチドライブ(注3)
ディスクの読み込み/書き込みをします。
  • 注1:DH700 シリーズのみ
  • 注2:Blu-ray Disc ドライブ搭載機種のみ
  • 注3:スーパーマルチドライブ搭載機種のみ
(イラストは機種や状況により異なります)
