各部名称

NHシリーズ

パソコン本体前面
1 フラットポイント マウスポインター()を操作します。
2 スピーカー パソコンの音声を出力します。
3 リモコン受光部 リモコンからの赤外線を受光します。
4 内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
5 タッチスクエア 指先で画面をタッチして操作することができる、小型の液晶ディスプレイです。
6 Web カメラ このWeb カメラは、次の機能で使用します。
・ジェスチャーコントロール機能
・テレビ電話
・Sense YOU Technology 機能
7 液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
8 Support ボタン ・Windows 起動時、休止状態、スリープ時
「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。
・シャットダウン時
Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役立つサポート機能を使うことができます。
9 電源ボタン( パソコンの電源を入れたり、スリープ/復帰(レジューム)させたりします。
なお、このボタンはパソコンの電源が入っているときに点灯します。
10 指紋センサー 指をスライドさせることで、指紋認証、画面のスクロールを行うことができます。
指紋センサーのLED 部分は、指紋認証時などに点灯/点滅します。(注1)
また、指紋を登録すると、パソコンの電源が入っているときに指紋センサーのLED 部分を点滅させることができます。
11 ワイヤレススイッチ 無線LAN の電波の発信/停止を切り替えます。
12 状態表示LED パソコンの状態を表示します。
13 Blu-ray Disc ドライブ ディスクの読み込み/書き込みをします。
14 CD/DVD 取り出しボタン( ディスクをセットしたり取り出したりします。
  • 注1:この動作時の色の変更はできません。

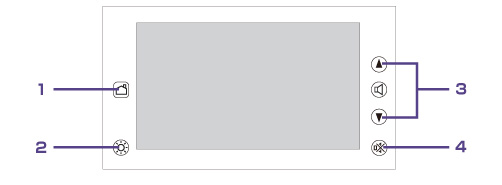

■タッチスクエア周辺のボタン

1 ホームボタン タッチスクエアをホームモードにします。
2 明るさ調整ボタン タッチスクエアの明るさを調節します。
ボタンを押すごとに、「暗」→「消灯」→「明」→「暗」…の順に明るさが切り替わります。
3 音量調節ボタン 音量を調節します。
4 ミュートボタン スピーカーから出る音を消します。

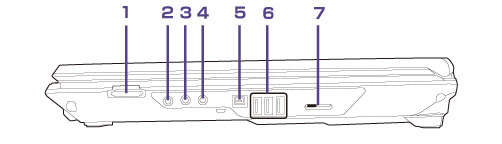

パソコン本体右側面
1 ダイレクト・メモリースロット SD メモリーカード、メモリースティックを差し込みます。
miniSD カードやメモリースティックDuo などは、アダプターを使用してください。
2 ヘッドホン/光デジタルオーディオ出力兼用端子( 外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、光ミニプラグに対応した光デジタルオーディオ出力端子としても使用できます。
3 マイクイン端子( 外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。
4 ラインイン端子( オーディオ機器などを接続します。
5 IEEE1394(DV)端子( IEEE1394 規格の周辺機器を接続します。
6 USB2.0 コネクタ( USB 規格の周辺機器を接続します。
・接続したUSB機器の動作は、周辺機器や間に接続されているUSBハブやケーブルの性能に依存します。
・USB機器の形状によっては、同時に複数のUSB機器を接続できないことがあります。
7 バスレフポート サブウーファー用です。

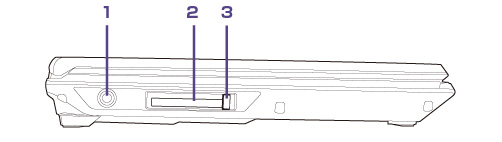

パソコン本体左側面
1 DC-IN コネクタ( 添付のAC アダプタを接続します。
2 ExpressCard スロット( ExpressCard を差し込みます。
3 ExpressCard 取り出しボタン ExpressCard を取り出します。

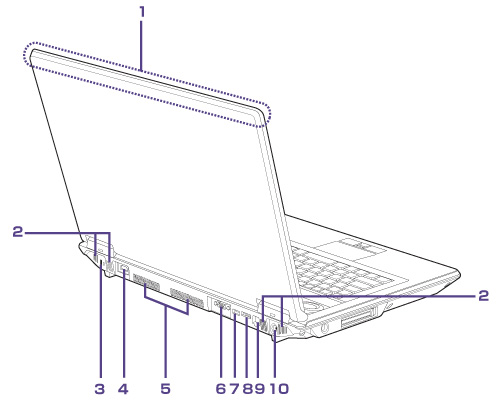

パソコン本体背面
1 内蔵無線LAN アンテナ 無線LAN 用のアンテナが内蔵されています。
2 吸気孔 パソコン本体内部に空気を取り込みます。
3 盗難防止用ロック取り付け穴( 市販の盗難防止用ケーブルを接続します。
4 HDMI 出力端子 デジタルテレビや外付けのディスプレイを接続します。
5 排気孔 パソコン本体内部の熱を外部に逃がします。
6 外部ディスプレイコネクタ( アナログディスプレイや、外部ディスプレイを接続します。
7 USB3.0 コネクタ( USB 規格の周辺機器を接続します。
接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
8 eSATA コネクタ 外付けのハードディスクなどのeSATA 機器を接続します。
9 LAN コネクタ( LAN ケーブルを接続します。
10 アンテナ入力端子(地上デジタル、BS・110度CSデジタル)( テレビアンテナを接続します。

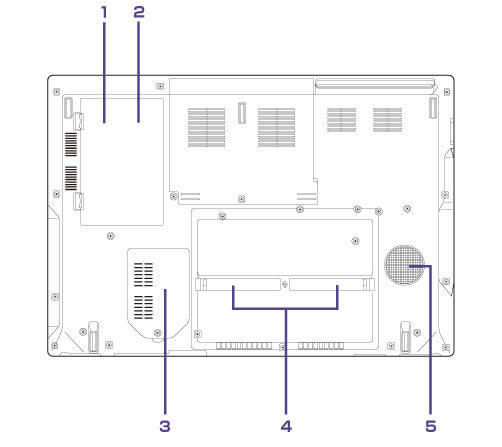

パソコン本体下面
1 内蔵バッテリパック 充電式のバッテリです。
2 B-CAS カードスロット B-CAS カードの差込口です。スロットは、内蔵バッテリパックを取り外した下にあります。
3 メモリスロットカバー メモリを交換するときに取り外します。
4 ダストカバー 空冷用通風路を清掃するときに取り外します。
5 サブウーファー パソコンの音声の低音域を出力します。
(イラストは機種や状況により異なります)
