本ページで紹介している製品は、2012年1月発表のものです。中には現在発売されていないものも含まれています。また価格や制度につきましては発表当時のものです。ご了承ください。

最新のパソコン製品情報はこちら

ESPRIMO DH シリーズ 24型ワイド/22型ワイド

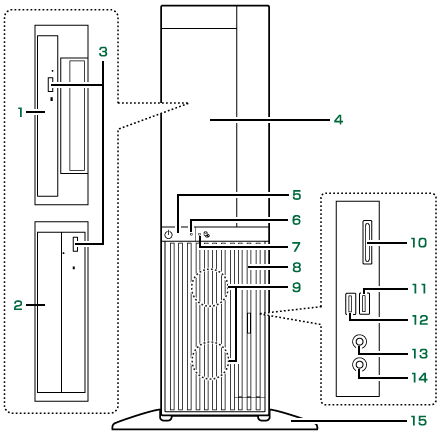

パソコン本体前面

  1. BDXL™ 対応 Blu-ray Disc ドライブ［注1］
  2. スーパーマルチドライブ ［注2］
  3. CD／DVD 取り出しボタン
  4. フラップ
  5. 電源ボタン（）
  6. 電源ランプ
  7. ハードディスク／CDアクセスランプ（）
  8. インターフェースカバー
  9. 無線LANアンテナ［注3］
  10. ダイレクト・メモリースロット
  11. USB2.0 コネクタ（電源オフ USB 充電機能対応）（）
  12. USB2.0 コネクタ（）
  13. マイク端子（）
  14. ヘッドホン端子（）
  15. フット（設置台）
注1： BDXL™ 対応 Blu-ray Disc ドライブ搭載機種のみ
注2： スーパーマルチドライブ搭載機種のみ
注3： 無線 LAN 搭載機種のみ

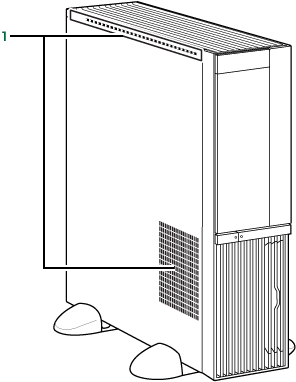

パソコン本体側面

  1. 通風孔

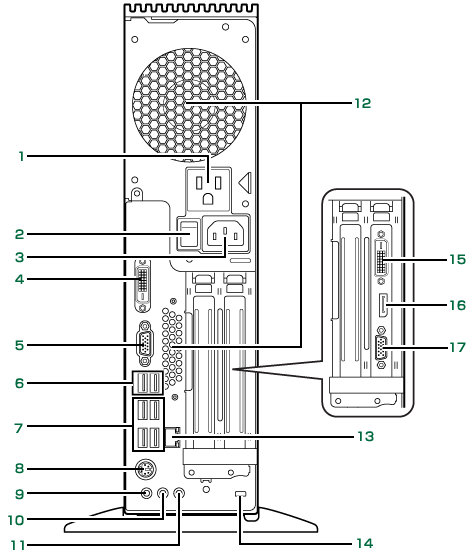

パソコン本体背面

  1. アウトレット
  2. メインスイッチ
  3. インレット
  4. DVI-D コネクタ（）［注1］
  5. アナログ RGB コネクタ（）［注1］
  6. USB3.0コネクタ（）
  7. USB2.0コネクタ（）
  8. キーボードコネクタ（）
  9. マイク端子（）
  10. ラインアウト端子（）
  11. ラインイン端子（）
  12. 通風孔
  13. LAN コネクタ（）
  14. 盗難防止用ロック取り付け穴
  15. DVI-D コネクタ（DVI）［注2］
  16. DisplayPort コネクタ（DP）［注2］
  17. アナログ RGB コネクタ（VGA）［注2］
注1： AMD Radeon HD 6570 非搭載機種のみお使いになれます。
AMD Radeon HD 6570 搭載機種では、このコネクタにカバーが付いています。
注2： AMD Radeon HD 6570 搭載機種のみお使いになれます。
AMD Radeon HD 6570 非搭載機種では、このコネクタは付いていません。

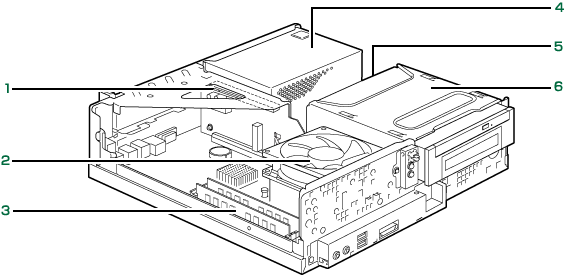

パソコン本体内部

  1. 拡張スロット
  2. CPUファン
  3. メモリスロット
  4. 電源ユニット
  5. 内蔵ハードディスク
  6. BDXL™ 対応 Blu-ray Disc ドライブ［注1］ またはスーパーマルチドライブ ［注2］
注1： BDXL™ 対応 Blu-ray Disc ドライブ搭載機種のみ
注2： スーパーマルチドライブ搭載機種のみ

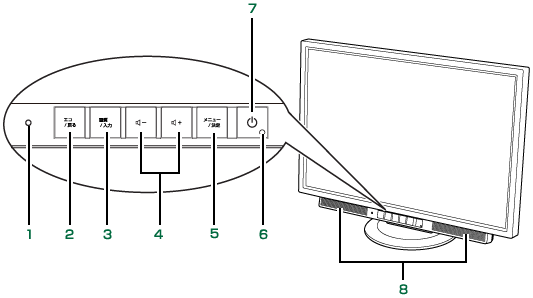

液晶ディスプレイ 24型ワイド液晶ディスプレイ・前面

  1. 自動輝度センサー
  2. エコ／戻るボタン
  3. 画質／入力ボタン
  4. −／＋ボタン（音量ボタン）（）
  5. メニュー／決定ボタン
  6. 電源ランプ
  7. 電源ボタン（）
  8. スピーカー

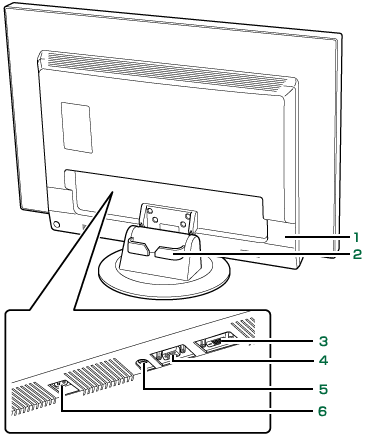

液晶ディスプレイ 24型ワイド液晶ディスプレイ・背面

  1. 盗難防止用ロック取り付け穴
  2. ケーブルクランプ
  3. DVI-Dコネクタ（HDCP対応）（）
  4. アナログRGBコネクタ（）
  5. オーディオ入力端子（）
  6. 電源コネクタ（AC-IN）

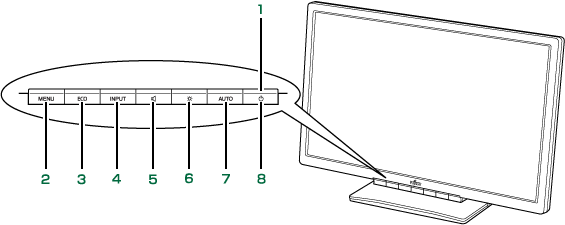

液晶ディスプレイ 20型ワイド液晶ディスプレイ・前面

  1. 電源ランプ
  2. MENU ボタン
  3. ECOボタン
  4. INPUTボタン
  5. スピーカーボタン（）
  6. 明るさボタン（）
  7. AUTOボタン
  8. 電源ボタン（）

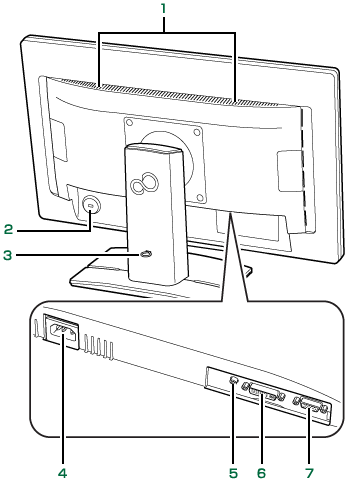

液晶ディスプレイ 20型ワイド液晶ディスプレイ・背面

  1. スピーカー
  2. 盗難防止用ロック取り付け穴
  3. ハイト固定ピン穴
  4. 電源コネクタ（POWER）
  5. オーディオ入力端子（AUDIO）
  6. DVI-Dコネクタ（HDCP対応）（DVI）
  7. アナログRGBコネクタ（VGA）

（イラストは機種や状況により異なります）
