ESPRIMO DHシリーズ 24型ワイド/20型ワイド

パソコン本体前面［DH77/J、DH54/J、WD2/J］

  1. BDXL™ 対応 Blu-ray Discドライブ［注1］
  2. スーパーマルチドライブ［注2］
  3. CD／DVD取り出しボタン
  4. フラップ
  5. 電源ボタン（）
  6. 電源ランプ
  7. ディスクアクセスランプ（）
  8. インターフェースカバー
  9. 無線LANアンテナ［注3］
  10. ダイレクト・メモリースロット
  11. USB2.0コネクタ（電源オフUSB充電機能対応）（）
  12. USB2.0コネクタ（）
  13. マイク端子（）
  14. ヘッドホン端子（）
  15. フット（設置台）
注1 ： BDXL™ 対応 Blu-ray Discドライブ搭載機種のみ
注2 ： スーパーマルチドライブ搭載機種のみ
注3 ： 無線LAN搭載機種のみ

パソコン本体前面［WD1/J］

  1. 通風孔
  2. CD／DVD取り出しボタン
  3. CDアクセスランプ
  4. スーパーマルチドライブ
  5. 電源ボタン（）
  6. 電源ランプ（）
  7. ハードディスク／CDアクセスランプ（）
  8. USB2.0コネクタ（）
  9. マイク端子（）
  10. ヘッドホン端子（）
  11. フット（設置台）

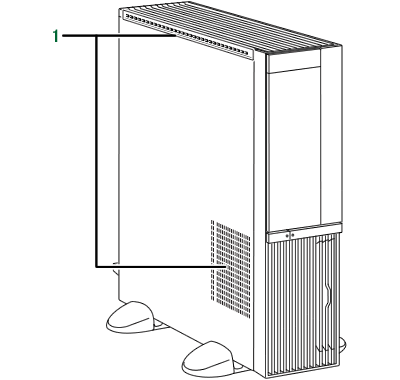

パソコン本体側面［DH77/J、DH54/J、WD2/J］

  1. 通風孔

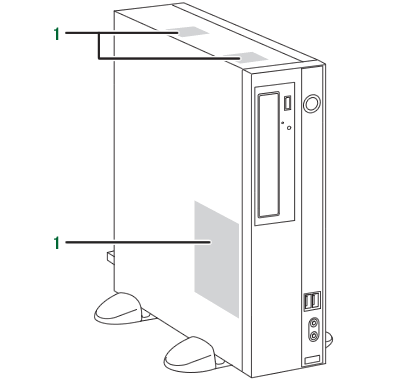

パソコン本体側面［WD1/J］

  1. 通風孔

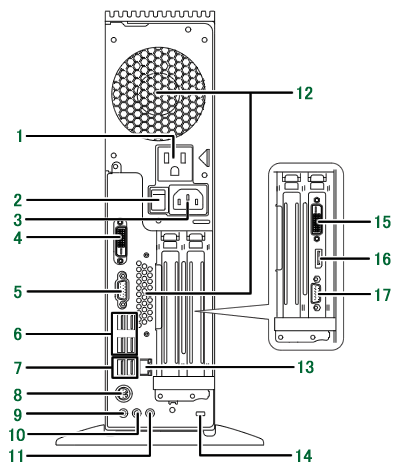

パソコン本体背面［DH77/J、DH54/J、WD2/J］

  1. アウトレット
  2. メインスイッチ
  3. インレット
  4. DVI-Dコネクタ（）［注1］
  5. アナログRGBコネクタ（）［注1］
  6. USB3.0コネクタ（）
  7. USB2.0コネクタ（）
  8. キーボードコネクタ（）
  9. マイク端子（）
  10. ラインアウト端子（）
  11. ラインイン端子（）
  12. 通風孔
  13. LANコネクタ（）
  14. 盗難防止用ロック取り付け穴
  15. DVI-Dコネクタ（DVI）［注2］
  16. DisplayPortコネクタ（DP）［注2］
  17. アナログRGBコネクタ（VGA）［注2］
注1 ： AMD Radeon HD 7570 非搭載機種のみお使いになれます。
AMD Radeon HD 7570 搭載機種では、このコネクタにカバーが付いています。
注2 ： AMD Radeon HD 7570 搭載機種のみお使いになれます。
AMD Radeon HD 7570 非搭載機種では、このコネクタは付いていません。

パソコン本体背面［WD1/J］

  1. メインスイッチ
  2. DVI-Dコネクタ（）
  3. アナログRGBコネクタ（）
  4. 通風孔
  5. USB2.0コネクタ（）
  6. マウスコネクタ（）
  7. キーボードコネクタ（）
  8. マイク端子（）
  9. ラインアウト端子（）
  10. ラインイン端子（）
  11. アウトレット
  12. インレット
  13. セキュリティ施錠金具
  14. LANコネクタ（）
  15. 盗難防止用ロック取り付け穴

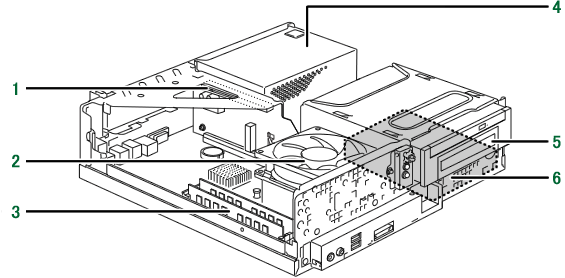

パソコン本体内部［DH77/J、DH54/J、WD2/J］

  1. 拡張スロット
  2. CPUファン
  3. メモリスロット
  4. 電源ユニット
  5. BDXL™対応 Blu-ray Discドライブ［注1］またはスーパーマルチドライブ［注2］
  6. 内蔵ハードディスク
注1 ： BDXL™ 対応 Blu-ray Disc ドライブ搭載機種のみ
注2 ： スーパーマルチドライブ搭載機種のみ

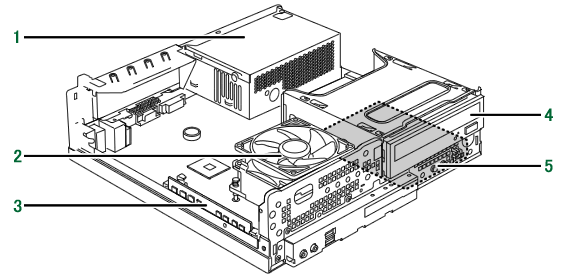

パソコン本体内部［WD1/J］

  1. 電源ユニット
  2. CPUファン
  3. メモリスロット
  4. スーパーマルチドライブ
  5. 内蔵ハードディスク

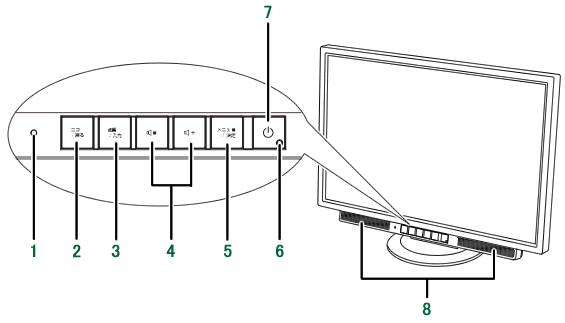

液晶ディスプレイ 24型ワイド液晶ディスプレイ・前面

  1. 明るさセンサー
  2. エコ／戻るボタン
  3. 画質／入力ボタン
  4. −／＋ボタン（音量ボタン）（）
  5. メニュー／決定ボタン
  6. 電源ランプ
  7. 電源ボタン（）
  8. スピーカー

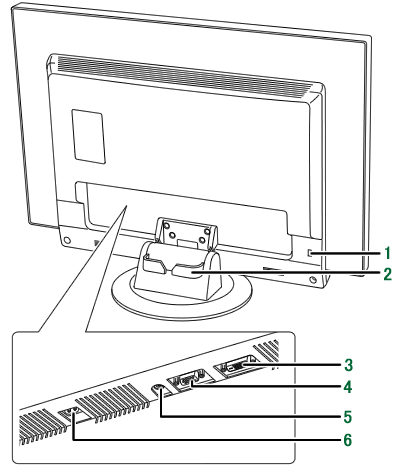

液晶ディスプレイ 24型ワイド液晶ディスプレイ・背面

  1. 盗難防止用ロック取り付け穴
  2. ケーブルクランプ
  3. DVI-Dコネクタ（HDCP対応）（）
  4. アナログRGBコネクタ（）
  5. オーディオ入力端子（）
  6. 電源コネクタ（AC-IN）

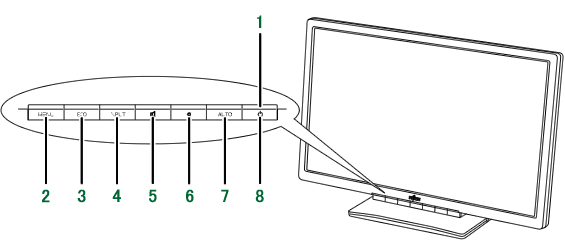

液晶ディスプレイ 20型ワイド液晶ディスプレイ・前面

  1. 電源ランプ
  2. MENUボタン
  3. ECOボタン
  4. INPUTボタン
  5. スピーカーボタン（）
  6. 明るさボタン（）
  7. AUTOボタン
  8. 電源ボタン（）

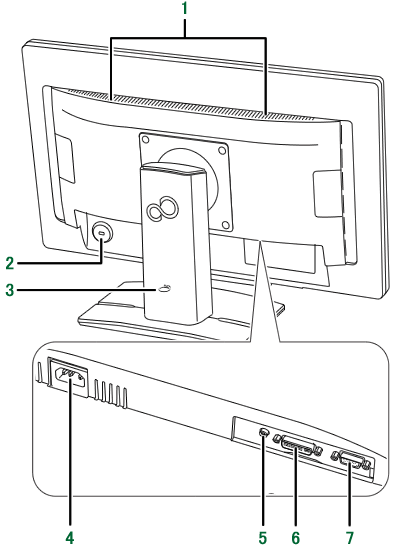

液晶ディスプレイ 20型ワイド液晶ディスプレイ・背面

  1. スピーカー
  2. 盗難防止用ロック取り付け穴
  3. ハイト固定ピン穴
  4. 電源コネクタ（POWER）
  5. オーディオ入力端子（AUDIO）
  6. DVI-Dコネクタ（HDCP対応）（DVI）
  7. アナログRGBコネクタ（VGA）

（イラストは機種や状況により異なります）
