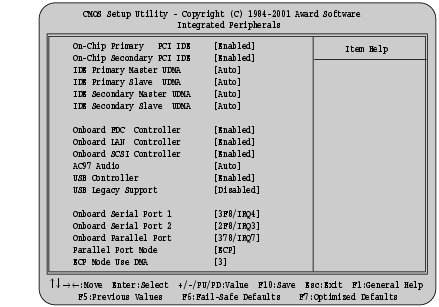

Integrated Peripheralsメニュー

---

マザーボード上の入出力装置に関する設定を行います。

□ On-Chip Primary PCI IDE

プライマリIDEコネクタを有効にするかどうかを設定します。

• Disabled：プライマリIDEコネクタを無効にします。
• Enabled（初期値）：プライマリIDEコネクタを有効にします。

□ On-Chip Secondary PCI IDE

セカンダリIDEコネクタを有効にするかどうかを設定します。

• Disabled：セカンダリIDEコネクタを無効にします。
• Enabled（初期値）：セカンダリIDEコネクタを有効にします。

□ IDE Primary Master UDMA

□ IDE Primary Slave UDMA

□ IDE Secondary Master UDMA

□ IDE Secondary Slave UDMA

各IDEコネクタのUltra DMAモードを有効にするかどうかを設定します。

• Disabled：Ultra DMAモードを無効にします。
• AUTO（初期値）：Ultra DMAモードを有効にします。

□ Onboard FDC Controller

FDCコントローラを有効にするかどうかを設定します。

• Disabled：FDCコントローラを無効にします。
• Enabled（初期値）：FDCコントローラを有効にします。

□ Onboard LAN Controller

LANコントローラを有効にするかどうかを設定します。

• Disabled：LANコントローラを無効にします。
• Enabled（初期値）：LANコントローラを有効にします。

□ Onboard SCSI Controller

SCSIコントローラを有効にするかどうかを設定します。

• Disabled：SCSIコントローラを無効にします。
• Enabled（初期値）：SCSIコントローラを有効にします。

□ AC97 Audio

マザーボード上のオーディオコントローラを有効にするかどうかを設定します。

• Auto（初期値）：オーディオコントローラを有効にします。
• Disabled：オーディオコントローラを無効にします。

□ USB Controller

USBコントローラを有効にするかどうかを設定します。

• Disabled：USBコントローラを無効にします。
• Enabled（初期値）：USBコントローラを有効にします。

□ USB Legacy Support

Windows NTなどUSBをサポートしていないOSでUSBキーボードまたはUSBマウスを使用できるようにするかどうかを設定します。

• Disabled（初期値）：USBデバイスを使用できないようにします。
• Enabled：USBデバイスを使用できるようにします。

□ Onboard Serial Port 1

シリアルポート1のI/Oアドレスと割り込み要求を設定します。

• Disabled：シリアルポート1を無効にします。
• 3F8h/IRQ4（初期値）
• 2F8h/IRQ3
• 3E8/IRQ4
• 2E8/IRQ3
• Auto：I/Oアドレスと割り込み要求を自動的に設定します。

□ Onboard Serial Port 2

シリアルポート2のI/Oアドレスと割り込み要求を設定します。

• Disabled：シリアルポート2を無効にします。
• 3F8h/IRQ4
• 2F8h/IRQ3（初期値）
• 3E8/IRQ4
• 2E8/IRQ3
• Auto：I/Oアドレスと割り込み要求を自動的に設定します。

□ Onboard Parallel Port

パラレルポートのI/Oアドレスと割り込み要求を設定します。

• Disabled：パラレルポートを無効にします。
• 378/IRQ7 （初期値）
• 278/IRQ5
• 3BC/IRQ7

□ Parallel Port Mode

パラレルポートに接続する装置の種類を設定します。

• SPP：SPP（Standard Parallel Port）規格に対応した周辺装置を接続するときに選択します。
• EPP：EPP（Enhanced Parallel Port）規格の周辺装置を接続するときに選択します。
• ECP（初期値）：ECP（Enhanced Capability Port）規格の周辺装置を接続するときに選択します。
• ECP+EPP：双方向モードを使う周辺装置を接続するときに選択します。

□ ECP Mode Use DMA

ECP規格の周辺装置にDMA転送を行う場合のDMAチャネルを設定します。
この項目は、「Parallel Port Mode」で「ECP」または「ECP+EPP」が選択されているときに設定できます。

• 1
• 3（初期値）
