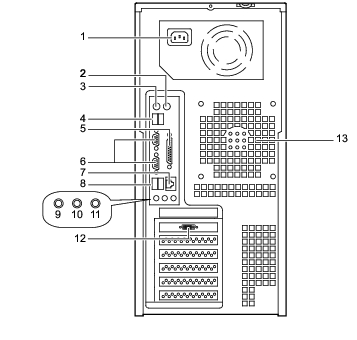

ワークステーション本体背面
インレット
ワークステーション本体の電源ケーブルを接続します。
マウスコネクタ（
）
マウスのケーブルを接続します。
キーボードコネクタ（
）
キーボードのケーブルを接続します。
USBコネクタ1、2（
）
USB規格の周辺装置を接続します。
Windows NTではサポートしておりません。
パラレルコネクタ（
）
プリンタのケーブルを接続します。
シリアルコネクタ1、2（
）
モデムなどRS-232C規格の装置のケーブルを接続します。
LANコネクタ（LAN）
非シールド・ツイストペア（UTP）ケーブルを接続します。
100Mbpsで使用する場合には、カテゴリ5のケーブルが必要です。
LEDの意味は、以下のとおりです。
上部LED点灯（緑色） ：100MbpsでLINKを確立中
上部LED消灯 ：10MbpsでLINKを確立中
下部LED点灯（黄色） ：LINKを確立
下部LED点滅（黄色） ：データを転送中、またはMagic Packet(TM)を受信中
下部LED消灯 ：LINKは非確立
USBコネクタ3、4（
）
USB規格の周辺装置を接続します。
Windows NTではサポートしておりません。
マイク端子（
）
マイクを接続します。
ラインアウト端子（
）
アンプ付きスピーカーを接続します。
ラインイン端子（
）
オーディオ機器の入力端子を接続します。
DVI-Iコネクタ
DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルを接続します。なお、カスタムメイドオプションによってはコネクタの種類が異なります。
通風孔（冷却ファン）
ワークステーション本体内部の熱を外部に逃すための開孔部です。
