4 拡張カードを取り付ける

---

拡張カードは、本ワークステーションの機能を拡張します。

• ご購入後、拡張カードを取り付ける場合は、Windowsのセットアップをしてから、一度電源を切った後に取り付けてください（→『取扱説明書』）。
• 搭載可能な拡張カードは、『CELSIUS Workstation Seriesシステム構成図』で確認してください。
• LANカードは1枚まで搭載可能です。

	拡張カードの取り付けや取り外しを行う場合は、ワークステーション本体および接続されている装置の電源ボタンを切り、電源プラグをコンセントから抜いた後に作業しください。 感電の原因となります。
	拡張カードを取り付ける場合は、弊社純正品をお使いください。 感電・火災または故障の原因となることがあります。
	拡張カードの取り付けや取り外しを行う場合は、装置停止後、十分に待ってから作業してください。 火傷の原因となります。

	拡張カードの取り付けや取り外しを行う場合は、指定された場所以外のネジは外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	プリント板は、指定されている場所以外には手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。 メインボードのワークステーション本体背面側の金具には、手を触れないでください。けがをするおそれがあります。また、故障の原因となることがあります。
	拡張カードは、静電気に対して非常に弱い部品で構成されており、人体にたまった静電気により破壊される場合があります。拡張カードを取り扱う前に、一度金属質のものに手を触れて、静電気を放電してください。

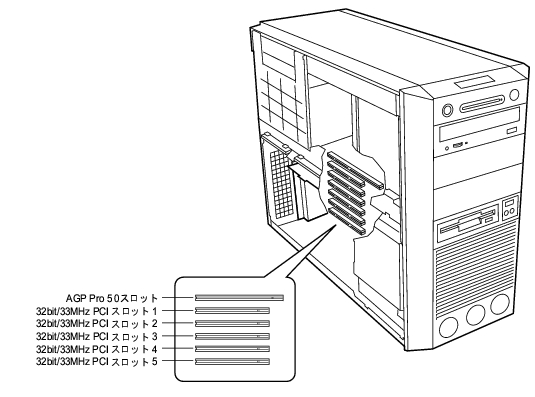

拡張カードの取り付け場所

---

本ワークステーションには、AGP規格とPCI規格のスロットがあります。AGP Pro 50スロットには、グラフィックスカードが標準で取り付けられています。PCIカードは32bit/33MHz PCI スロット1〜5のスロットに取り付けてください。

• ワークステーション本体背面に刻印されているスロット番号と、本マニュアルに記載のAGP/PCIスロット番号は異なります。ご注意ください。
• カスタムメイドオプションでHDD変更（SCSI）を選択している場合、32bit/33MHz PCIスロット5にSCSIカードが取り付けられています。
• カスタムメイドオプションでFIRE GL X1またはWildcat4 7110を選択している場合、32bit/33MHzPCIスロット1は、お使いになれません。
• 外付けコネクタがある拡張カード（SCSIカードなど）を、32bit/33MHz PCIスロット2または4に取り付ける場合、外付けコネクタにケーブルが接続できないことがあります。この場合、他の32bit/33MHz PCIスロットに拡張カードを取り付けてください。
