メモリを取り付ける

---

1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
2. サイドカバーを取り外します（Click）。

   サイドカバーを取り外した後に、メモリ電源LED（Click）が消えていることを確認してください。メモリ電源LEDが点灯している場合は、電源ケーブルを外してから作業を続けてください。

3. ワークステーション本体を、横置きにします。

   ワークステーション本体内部が見えるようにします。

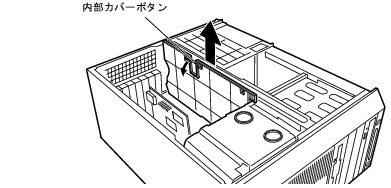

4. 内部カバーを取り外します。

   内部カバーボタン（1ヶ所）を押して、取り外します。

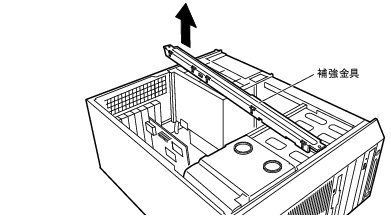

5. 補強金具を取り外します。

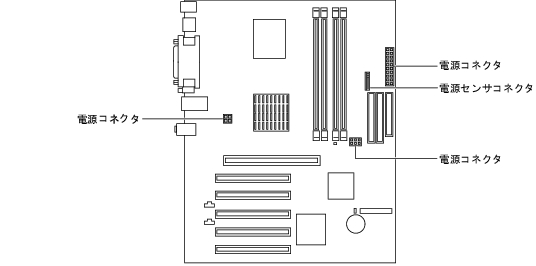

6. メインボード上の電源コネクタ（3ヶ所）や電源センサコネクタに接続されている電源ケーブルを、取り外します。また、内蔵オプションに接続されている電源ケーブルも、すべて取り外します。

• 内蔵オプションに接続されている電源ケーブルを取り外すときは、添付の電源コネクタ取り外し工具を使用してください。

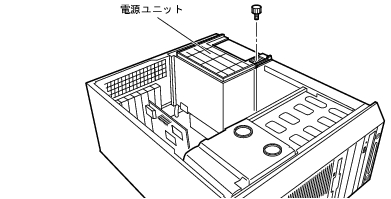

7. 電源ユニットのネジ（1ヶ所）を外します。

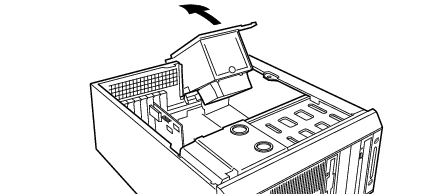

8. 電源ユニットを引き上げます。

   電源ユニットの底部を持ち、ワークステーション本体背面側に引き上げます。

9. メモリを取り替える場合、スロットの両側のフックを外側に開きます。

• フックを勢いよく外側に開くと、メモリが飛び抜け、故障の原因となることがありますので、ご注意ください。

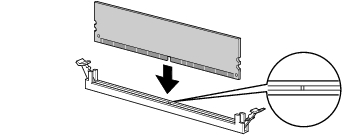

10. メモリスロットの両側のフックを開いて、メモリを差し込みます。

    メモリとスロットの切り欠け部分（1ヶ所）を合わせるようにして、スロットに垂直にメモリを差し込みます。

    正しく差し込まれると、スロットの両側のフックが起きます。このとき、フックがメモリをしっかり固定しているか確認してください。

• メモリが正しく差し込まれていない場合、火災の原因となることがあります。メモリの向きに注意して、差し込んでください。

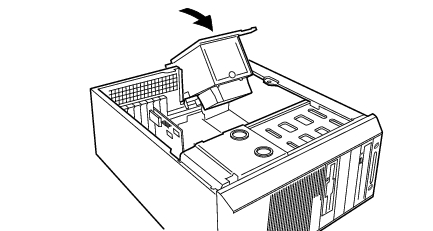

11. 電源ユニットを元の位置に戻します。

    電源ユニットの底部を持ち、電源ユニットを元の位置に戻します。

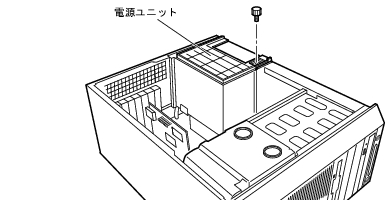

12. 手順7で外したネジ（1ヶ所）を取り付けます。

13. 手順6で外した電源ケーブルを取り付けます。
14. 補強金具を取り付けます。

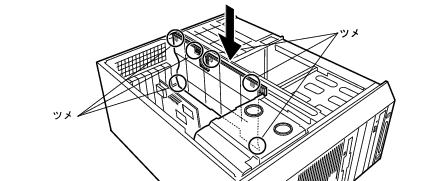

15. 内部カバーを取り付けます。

    ツメ（6ヶ所）をツメ穴に差し込みます。

16. ワークステーション本体を、縦置きにします。
17. サイドカバーを取り付けます。
