1 各部の名称と働き
ここでは、ワークステーション本体、メインボードの各部の名称と働きを説明します。

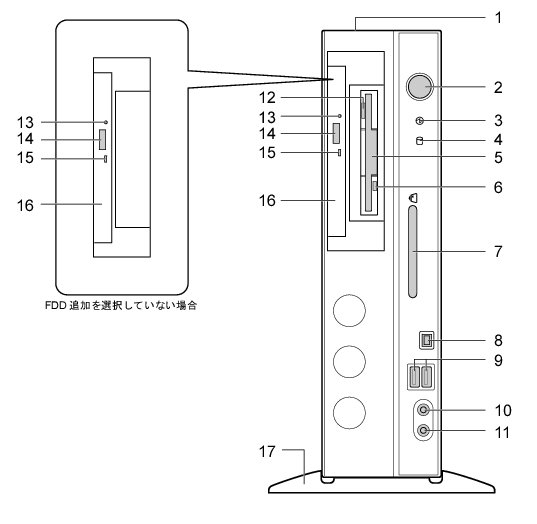

ワークステーション本体前面
各番号をクリックすると説明箇所へジャンプします。
-
- ワークステーション本体内部を冷却するために空気を取り込みます。
ワークステーションを設置する際は、通風孔をふさがないように注意してください。
電源ボタン（
）
- 次の場合に押します。
電源ランプ（
）
- ワークステーション本体に電源が入っているときに緑色に点灯します。
スリープ状態（Windows Vista）またはスタンバイ状態（Windows XP）時にはオレンジ色に点灯します。
ワークステーション本体に電源が入っていないときは消灯しています。
ディスクアクセスランプ（
）
- ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに緑色に点滅します。また、CD/DVDドライブによっては、CDにアクセスしているときに緑色に点滅する場合があります。
-
- カスタムメイドでFDD追加を選択している場合、フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりします。
「取り扱い」−「フロッピーディスク」
-
- カスタムメイドでFDD追加を選択している場合、フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出しているときに点滅します。
スマートカードベイ（
）
- カスタムメイドで選択したスマートカードリーダ／ライタが取り付けられています。
IEEE1394a端子（
）
- IEEE1394a規格の周辺機器を接続することができます。
USBコネクタ（
）
- USB規格の周辺機器を接続することができます。USB2.0に準拠しています。
マイク端子（
）
- 市販のコンデンサマイクを接続することができます。
ヘッドホンアウト端子（
）
- 市販のヘッドホンなどのオーディオ機器を接続することができます。
- スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
- ヘッドホンアウト端子にオーディオ機器を接続した場合は、ワークステーション本体背面のラインアウト端子はお使いになれません。
-
- カスタムメイドでFDD追加を選択している場合、フロッピーディスクを取り出すときに押します。
- フロッピーディスクアクセスランプが点滅しているときは、押さないでください。
-
- CD/DVD 取り出しボタンを押してもトレーが出ない場合に使用します。
電源を切断した後、クリップなどの細いワイヤをディスク取り出し穴に挿入するとトレーが出てきます。媒体を取り出した後、トレーを静かに元の位置に戻します。緊急時以外は使用しないでください。
-
- CD-ROMや音楽CDをセットするときや取り出すときに押します。ワークステーション本体の電源が入っているときにお使いになれます。
CD/DVDアクセスランプが点滅しているときは、押さないでください。
-
- CD-ROMからデータを読み出しているときや音楽CDを再生しているときに点滅します。
-
- CD-ROMのデータやプログラムを読み出したり、音楽用CDを再生したりします。
- カスタムメイドの選択によって、次のドライブが取り付けられています。
- 「取り扱い」−「CD／DVD」
-
- 本ワークステーションをお使いになるときに取り付ける台座です（→『取扱説明書』）。
