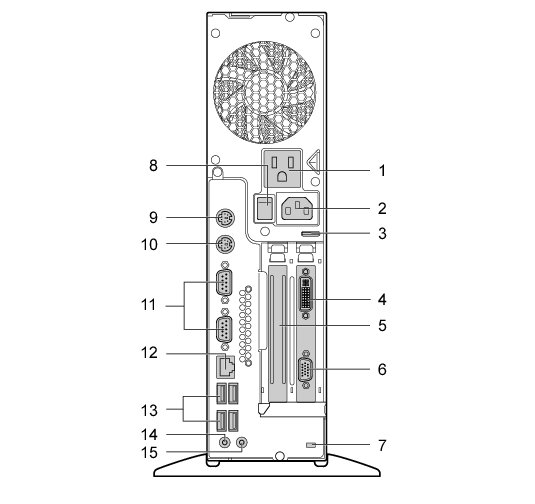

ワークステーション本体背面

各番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. アウトレット
    ディスプレイの電源ケーブルを接続することができます。
  2. インレット
    電源ケーブルを接続することができます。
  3. セキュリティ施錠金具
    市販の鍵を取り付けることができます。
    「セキュリティ」−「ワークステーション本体背面の施錠方法」
  4. DVI-Iコネクタ（画像）
    ディスプレイを接続することができます。DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルが使用できます。
    カスタムメイドの選択によっては、コネクタの数が異なります。
  5. 拡張カードスロット
    PCI規格の拡張カードを取り付けることができます。
    「周辺機器の設置／設定／増設」−「拡張カードを取り付ける」
  6. アナログRGBコネクタ
    ディスプレイを接続することができます。アナログRGB規格のディスプレイケーブル、またはDVI-VGA変換ケーブルが使用できます。
    なお、カスタムメイドの選択によっては、本コネクタはありません。
  7. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続することができます。
  8. メインスイッチ
    ワークステーション本体の電源を完全に切る場合に「オフ」にします。「｜」側が「オン」で「○」側が「オフ」です。
    「オフ」にすると、電源ボタンを押しても、ワークステーション本体の電源は入りません。通常は「オン」のままお使いください。
    ただし、長期間お使いにならない場合は、「オフ」にしてください（→『取扱説明書』）。
  9. キーボードコネクタ（画像）
    PS/2キーボードを接続することができます。
    「取り扱い」−「キーボード」
  10. マウスコネクタ（画像）
    PS/2マウスを接続することができます。
    「取り扱い」−「マウス」
  11. シリアルコネクタ（画像）
    RS-232C規格に対応した周辺機器を接続することができます。
  12. LANコネクタ（画像）
    非シールド・ツイストペア（UTP）ケーブルを接続することができます。
    1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
    100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
    画像
    LEDの意味は、次のとおりです。
    上部LED（Speed）
    下部LED（Link/Act）
    1000MbpsでLINKを確立
    オレンジ点灯
    緑色点灯注
    100MbpsでLINKを確立
    緑色点灯
    緑色点灯注
    10MbpsでLINKを確立
    消灯
    緑色点灯注
    注
    ：
    データ転送中：緑色点滅
  13. USBコネクタ（画像）
    USB規格の周辺機器を接続することができます。USB2.0に準拠しています。
  14. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続することができます。
    スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
    ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
  15. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続することができます。
