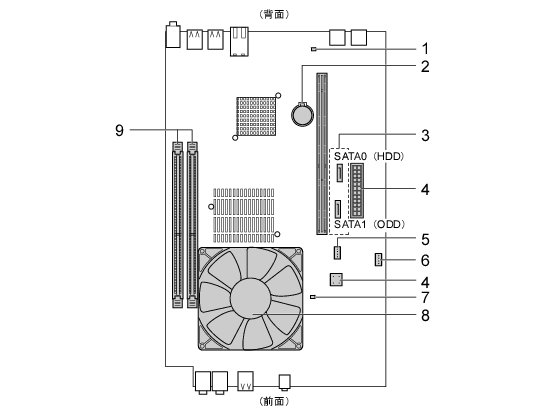

各番号をクリックすると説明箇所へジャンプします。

1. 温度センサー（REAR）
2. 内蔵バッテリ

   本ワークステーションの時計機能の設定とBIOSセットアップで設定した設定値を保存するためのバッテリです。標準の使用状態（1日約8時間）で約5年間お使いになれます。

3. シリアルATAコネクタ

   Serial ATAインターフェースのハードディスクを接続するケーブルが接続されています。
   Serial ATAコネクタ0にハードディスクが接続されているケーブルが接続されています。
   カスタムメイドでCD/DVDドライブを選択している場合、Serial ATAコネクタ1にCD/DVDドライブが接続されているケーブルが接続されています。

4. 電源コネクタ
5. CPU FANコネクタ
6. フロッピーコネクタ

   カスタムメイドでFDD追加を選択している場合、フロッピーディスクドライブと接続されているケーブルが接続されています。

7. 温度センサー（SYSTEM）
8. CPU／ヒートシンク（CPUファンの下にあります）
9. DIMMスロット

   メモリを取り付けます。
   図中右から、DIMM1、DIMM2と並んでいます。
   「周辺機器の設置／設定／増設」−「メモリを取り付ける」
