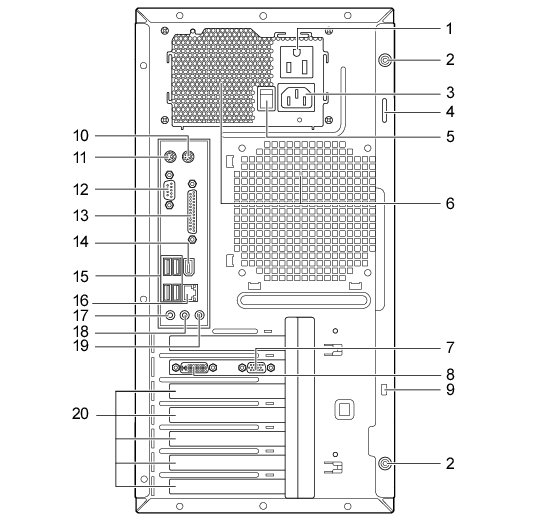

ワークステーション本体背面
各番号をクリックすると説明箇所へジャンプします。
-
- ディスプレイの電源ケーブルを接続することができます。
-
- サイドカバーを取り外したり、取り付けたりするときに使用します。
「周辺機器の設置／設定／増設」−「サイドカバーを取り外す」
-
- 電源ケーブルを接続することができます。
-
- 市販の鍵を取り付けることができます。
「セキュリティ」−「ワークステーション本体背面の施錠方法」
-
- ワークステーション本体の電源を完全に切る場合に「オフ」にします。「｜」側が「オン」で「○」側が「オフ」です。
「オフ」にすると、電源ボタンを押しても、ワークステーション本体の電源は入りません。通常は「オン」のままお使いください。
ただし、長期間お使いにならない場合は、「オフ」にしてください（→『取扱説明書』）。
-
- ワークステーション本体内部の熱を外部に逃がすための開孔部です。
ワークステーションを設置する際は、通風孔をふさがないように注意してください。
-
- ディスプレイを接続することができます。アナログRGB規格のディスプレイケーブルが使用できます。
なお、カスタムメイドの選択によっては、本コネクタはありません。
DVI-Iコネクタ（
）
- ディスプレイを接続することができます。DVI-VGA変換アダプタまたはデジタルディスプレイのディスプレイケーブルが使用できます。
- カスタムメイドの選択によっては、コネクタの数が異なります。
-
- 市販の盗難防止用ケーブルを接続することができます。
マウスコネクタ（
）
- PS/2マウスを接続することができます。
「取り扱い」−「マウス」
キーボードコネクタ（
）
- PS/2キーボードを接続することができます。
「取り扱い」−「キーボード」
シリアルコネクタ（
）
- RS-232C規格に対応した周辺機器を接続することができます。
パラレルコネクタ（
）
- プリンタやスキャナなどを接続することができます。
IEEE1394a端子（
）
- IEEE1394a規格の周辺機器を接続することができます。
USBコネクタ（
）
- USB規格の周辺機器を接続することができます。USB2.0に準拠しています。
LANコネクタ（
）
- 非シールド・ツイストペア（UTP）ケーブルを接続することができます。
- 1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
- 100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
- LEDの意味は、次のとおりです。
マイク端子（
）
- 市販のコンデンサマイクを接続することができます。
ワークステーション本体前面のマイク端子にマイクを接続した場合は、本マイク端子はお使いになれません。
ラインアウト端子（
）
- サウンド出力用端子です。オーディオ機器の入力端子と接続することができます。
- スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
- ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
ラインイン端子（
）
- サウンド入力用端子です。オーディオ機器の出力端子と接続することができます。
-
- PCI Express x4および32bit/33MHz PCIカードを取り付けることができます。
なお、カスタムメイドの選択によっては、拡張カードが取り付けられている場合があります。
「周辺機器の設置／設定／増設」−「拡張カードを取り付ける」
