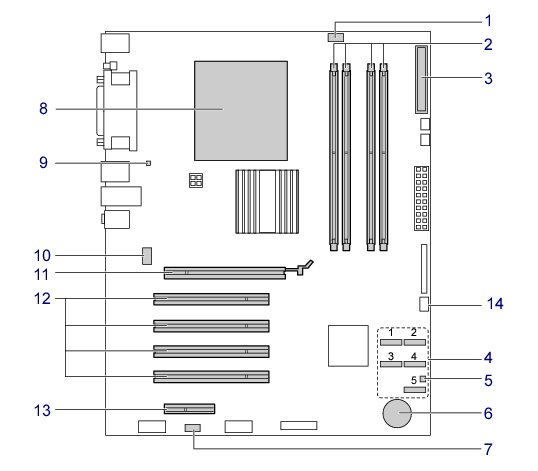

メインボード

各番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. CPU FANコネクタ
  2. メモリスロット
    メモリを取り付けます。
    ワークステーション本体の前面から見て、図中左から、DIMM1、DIMM2、DIMM3、DIMM4の順に並んでいます。
    「周辺機器の設置/設定/増設」−「メモリ」
  3. フロッピーコネクタ
    カスタムメイドでFDD追加を選択した場合、フロッピーディスクドライブが接続されているケーブルが接続されています。
  4. シリアルATAコネクタ
    シリアルATAインターフェースのハードディスクを接続するケーブルを接続します。
    シリアルATAコネクタ1に、標準のハードディスク(Serial ATA HDD)が接続されているケーブルが接続されています。
    カスタムメイドでCD/DVDドライブを選択した場合、シリアルATAコネクタ2にCD/DVDドライブが接続されているケーブルが接続されています。
    「周辺機器の設置/設定/増設」−「周辺機器を取り付ける前に」
  5. 温度センサー(FRONT)
  6. 内蔵バッテリ
    本ワークステーションの時計機能の設定とBIOSで設定したセットアップ設定値を保存するためのバッテリです。標準の使用状態(1日8時間)で約5年間お使いになれます。
  7. LEDピン
    SASホストアダプタ用またはSATA-RAIDカード用LEDケーブルを取り付けます。
  8. CPU(ヒートシンクの下にあります)
  9. 温度センサー(REAR)
  10. REAR FANコネクタ
  11. PCI Express x16 Graphicsスロット
    グラフィックスカードを取り付けます。
  12. PCIスロット
    PCIカードを取り付けます。
    ワークステーション上部から、PCIスロット1〜4の順に並んでいます。
  13. PCI Express x4スロット
    PCI Express x4規格のカードを取り付けます。
    カスタムメイドでHDD変更(SAS-HDD)またはHDD変更(SATA-RAID)を選択した場合、PCI Express x4スロットにSASホストアダプタまたはSATA-RAIDカードが取り付けられています。
  14. Front FANコネクタ
    カスタムメイドでHDD変更(SATA-RAID)を選択した場合、ファンが取り付けられています。
