搭載および接続方法

---

	本製品の取り付けや取り外しを行う場合は、ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜いた後に作業してください。 感電の原因となります。
	本製品の取り付けや取り外しを行う場合は、電源を切り電源プラグをコンセントから抜いた後、充分に待ってから作業をしてください。 火傷の原因となります。

	本製品の取り付けや取り外しを行う場合は、指定された場所以外のネジは外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	プリント基板は、指定されている場所以外には手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。 メインボードのワークステーション本体背面の金具には、手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。

■ 本製品の搭載方法

本製品を搭載するときは、ワークステーション本体の『製品ガイド』も参照してください。
なお、内蔵SASハードディスクを接続する場合は、LEDケーブルを取り付ける必要があります。
本製品をワークステーション本体に搭載する際は、次の手順に従って取り付けてください。

1. 本製品のLEDコネクタにLEDケーブルの片側を取り付けます。

   コネクタの「No.1」と書かれた側が左側になるようにして、4本のさし口に差し込んでください。

2. LEDケーブルの片側をワークステーション本体のメインボードにある「SCSI LEDピン」に接続します。

   「SCSI LEDピン」については、ワークステーション本体の『CELSIUSマニュアル』の『製品ガイド』→「各部名称」→「メインボード」を参照してください。

■ ドライバについて

本製品のドライバは、ワークステーションのご購入時にインストールされています。
ただし、ハードディスクをご購入時の状態に戻した場合には、インストールされないことがあります。ドライバのインストールには、本製品に添付されている「ドライバディスク」を使用します。
ドライバのインストール手順は、「ドライバディスク」フォルダ内の「installj.txt」または「readmej.txt」をご覧ください。

■ 内蔵SASハードディスクの接続

本製品には、最大で4台の内蔵SASハードディスクを接続できます。接続する際は、SASハードディスクの取扱説明書も参照してください。

1. ワークステーション本体に、内蔵SASハードディスクを取り付けます。

   ワークステーション本体の『CELSIUS マニュアル』およびSASハードディスクの取扱説明書を参照してください。

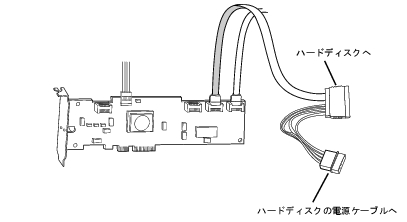

2. SASケーブルの一方の端のコネクタを、本製品のコネクタ（0番~3番）に接続します。

   番号の若い方から順番に接続してください。ワークステーション本体に同じ形のコネクタがありますので、間違えないように注意してください。

3. SASケーブルのもう一方の端（幅が広い方）のSASコネクタを、SASハードディスクのコネクタに接続します。
4. 電源ケーブルを接続します。

   ワークステーション本体内部の電源ケーブルのうち、使っていないコネクタを、SASコネクタから延びる4ピン電源コネクタに接続します。
