第1章  お使いになる前に > 2  各部の名称と働き

2  各部の名称と働き

本製品の各部の名称と働きを説明します。

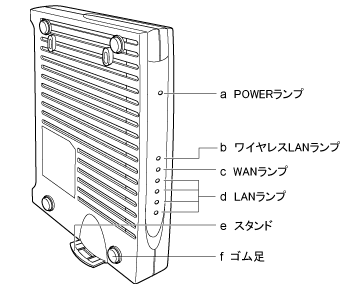

前面

装置前面図

  1. POWERランプ
    ランプの状態によって、本製品が次の状態であることを示します。
    ■消灯
    電源が供給されていません。
    ■点灯
    電源が供給されています。
  2. ワイヤレスLANランプ
    本製品の電源が入っているとき、ランプの状態によって、本製品が次の状態であることを示します。
    ■消灯
    ワイヤレスLANが停止中、または正常に動作していません。
    ■点灯
    ワイヤレスLANが動作中です。
    ■点滅
    ワイヤレスLANで通信中です。
  3. WANランプ
    本製品の電源が入っているとき、ランプの状態によって、本製品が次の状態であることを示します。
    ■消灯
    WANポートにADSLモデム、ケーブルモデム、メディアコンバータなどが接続されていません。
    ■点灯
    WANポートにADSLモデム、ケーブルモデム、メディアコンバータなどが接続されています。
    ■点滅
    インターネットへ通信中です。
  4. LANランプ（1〜4）
    本製品の電源が入っているとき、ランプの状態によって、本製品が次の状態であることを示します。
    ■消灯
    対応する番号のLANポートに、LANケーブルでクライアントが接続されていません。
    ■点灯
    対応する番号のLANポートに、LANケーブルでクライアントが接続されています。
    ■点滅
    対応する番号のLANポートが通信中です。
  5. スタンド
    本製品を縦置きにする場合、スタンドを開いて設置します。
  6. ゴム足
    本製品を横置きにする場合、ゴム足のある側を下にして設置します。

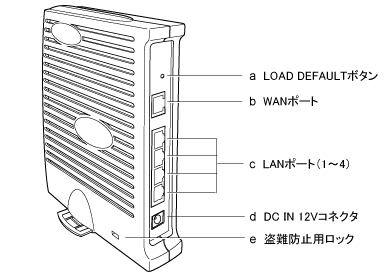

背面

装置背面図

  1. LOAD DEFAULTボタン
    本製品の設定内容をご購入時の状態に戻すときに使います。操作方法は、設定内容をご購入時の状態に戻すをご覧ください。
  2. WANポート
    ADSLモデム、ケーブルモデム、メディアコンバータなどを、LANケーブル（ストレートタイプ／クロスタイプのどちらでも可）で接続します。
  3. LANポート（1〜4）
    有線LANクライアントやHUBを、LANケーブル（ストレートタイプ／クロスタイプのどちらでも可）で接続します。
  4. DC IN 12Vコネクタ
    本製品のACアダプタを接続します。
  5. 盗難防止用ロック
    市販の盗難防止用ケーブルを接続することができます。
    ポイント
    • 盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。
      商品名：SLIM MICROSAVER
      商品番号：0522011
      （富士通コワーコ株式会社 お問い合わせ：03-3342-5375）
