第5章  拡張設定をする > 9  VPNの設定 > ポリシー情報の確認

ポリシー情報の確認

VPNモニターは、接続中のポリシー（SA情報）を確認する機能です。
次の手順で、VPN接続のポリシー情報を確認します。

  1. Webブラウザを起動し、本製品の設定画面にログインします。
    ログインの方法は、設定画面の開始をご覧ください。
    ポイント

    別メニューの画面から移動する場合

    トップメニューの「ステータス一覧」をクリックしてください。

    「ステータス一覧」メニュー画面が表示されます。
  2. 「VPN情報」−〔VPNモニター：〕の「参照」をクリックします。

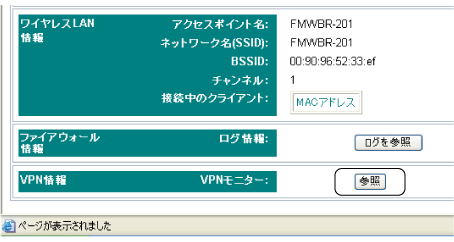

    「ステータス一覧」画面
    VPNモニターの画面が表示されます。

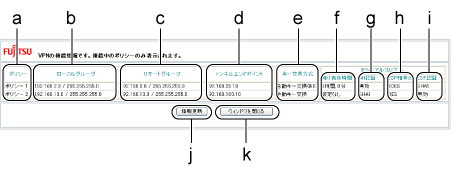

    「VPNモニター」画面
    1. ポリシー
      「VPN」メニュー画面で設定した〔ポリシー：〕 の番号です。
    2. ローカルグループ
      ローカルグループのアドレス情報です。
    3. リモートグループ
      リモートグループのアドレス情報です。
    4. トンネルエンドポイント
      トンネルエンドポイントIPアドレスのアドレス情報です。
    5. キー交換方式
      キー交換方式（手動キー交換または自動キー交換（IKE））です。
    6. 残り有効時間
      IPSec SAの残り有効時間です。
    7. AH認証
      IPSec SAで使用中のAH認証アルゴリズムです。
    8. ESP暗号化
      IPSec SAで使用中のESP暗号化アルゴリズムです。
    9. ESP認証
      IPSec SAで使用中のESP認証アルゴリズムです。
    10. 情報更新
      最新のVPN接続のポリシー情報を表示します。
    11. ウィンドウを閉じる
      VPNモニターの画面を閉じます。
    ポイント

    設定したポリシーが表示されない場合

    VPN接続のトンネルが確立できていません。VPN通信の設定をするをご覧になり、本製品の設定を確認してください。
    それでも表示されない場合は、VPN通信ができない場合をご覧ください。
