3 Windows環境での使用

---

本章では、Windows環境でディスクアレイの状態を表示するとともに異常発生時にエラー通知を行うための、IDE RAIDユーティリティの使用方法を説明します。

本ユーティリティは以下のソフトウェアで構成されています。

1. FastCheck Monitoring Utility
2. FastTrak Service

• 本製品を正しく運用するために、IDE RAIDユーティリティを必ずインストールしてください。
• Windows NT4.0でお使いになる場合、Service Pack 6a以降が必要です。
• Windows 2000でお使いになる場合、Service Pack 2以降が必要です。

FastCheck Monitoring Utility

---

FastCheck Monitoring Utility （以下FastCheck）は、OS上でディスクアレイの管理を行うためのソフトウェアです。FastCheckはディスクアレイやハードディスク情報の表示、ディスクアレイ同期化・再構築などの機能を持っています。

FastCheckはログオン時に起動され、通常はタスクトレイ上にアイコン化されています。このアイコンをダブルクリックすることで画面上に表示されます。

• 特に必要のない限り、FastCheckを終了させないでください。

■ アレイメニュー

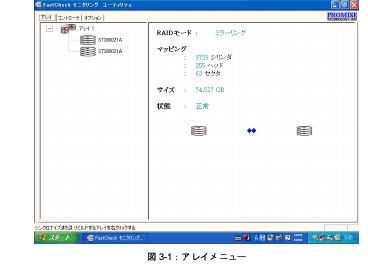

アレイメニューでは、構成されているディスクアレイの構成・状態が図3-1のように表示されます。

また、ディスクアレイの一貫性チェック（シンクロナイズ）・再構築（リビルド）の実行などの指示が行えます。

□ 構成表示画面（左側）

ディスクアレイおよびディスクアレイを構成するハードディスクがツリー上に表示されます。またハードディスクがオフライン状態の場合は、ハードディスクが「？」付のアイコンで表示されます。

□ 詳細表示画面（右側）

構成表示画面の各ディスクアレイ、ハードディスクのアイコンを左クリックすると、詳細表示画面に以下の情報が表示されます。

• ディスクアレイ

• ハードディスク

□ ポップアップメニュー

構成表示画面上でディスクアレイのアイコンを右クリックすると、ポップアップメニューから以下の操作を実行できます。

■ コントローラメニュー

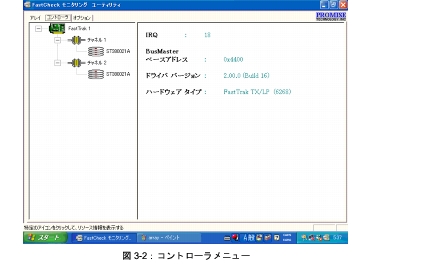

コントローラメニューでは、ディスクアレイの物理的構成と、コントローラ・チャネル・ドライブの状態が図3-2のように表示されます。

□ 構成表示画面（左側）

コントローラ、チャネル、ドライブがツリー状に表示されます。ドライブがオフライン状態の場合は、ドライブが「×」付のアイコンで表示されます。

□ 詳細表示画面（右側）

構成表示画面上で各コントローラ、チャネル、ハードディスクのアイコンを左クリックすると、詳細表示画面に以下の情報が表示されます。

• コントローラ

• チャネル

• ハードディスク

■ オプションメニュー

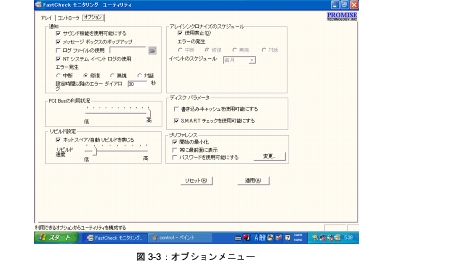

オプションメニューでは、図3-3のように動作環境の設定を変更できます。

設定変更後、［適用］ボタンをクリックすると設定が有効になります。

［リセット］ボタンをクリックすると変更した設定を元に戻すことができます。

□ 通知

サウンド機能を使用可能にする：（デフォルト: チェック有）

ディスクアレイが正常状態でない場合、ブザーを鳴らします。

メッセージ ボックスのポップアップ：（デフォルト: チェック有）

ディスクアレイの状態に変化があった場合、メッセージボックスを表示して通知します。

なお、情報レベルのメッセージについては、表示後10秒でメッセージボックスを自動的に閉じます。

ログ ファイルの使用：（デフォルト: チェック無）

ディスクアレイの状態に変化があった場合、指定したファイルに記録します。

NT システム イベント ログの使用：（デフォルト: チェック有）

ディスクアレイの状態に変化があった場合、OSのイベントログに記録します。

エラー発生：（デフォルト: 修復）

ディスクアレイの一貫性チェック（シンクロナイズ）／再構築（リビルド）処理中にエラーを検出した場合の処置を選択します。

設定時間以降のエラー ダイアログ：（デフォルト: 30秒）

ディスクアレイの一貫性チェック（シンクロナイズ）／再構築（リビルド）処理中にエラーを検出した場合に、ユーザに対応を尋ねる待ち時間を設定します。設定時間経過後、上記の「エラー発生」設定で指定した処置が行われた後、処理を継続します。設定可能な値は1-9999秒で、9999の場合はユーザが選択するまで次に進みません。

□ リビルド設定（Windows XPモデルのみ）　

ホットスペア/自動再構築を禁じる：（デフォルト: チェック有）

ホットスペア機能（本モデルでは未サポート）、自動再構築機能を無効にします。

リビルド速度（Windows XPモデルのみ）：（デフォルト: 左から2番目）

通常のI/Oアクセスに対する、初期化／再構築処理のI/Oアクセスを行う割合を設定します。

□ PCI Busの利用状況（Windows XPモデルのみ）：（デフォルト: 高）

IDE RAIDカードがPCIバスを占有する比率を設定します。

□ アレイシンクロナイズのスケジュール

使用禁止：（デフォルト: チェック有）

ディスクアレイ同期化を定期的に実行しません。

イベントのスケジュール：

ディスクアレイ同期化の実行間隔を設定します。

• ディスクアレイ上のデータの信頼性を高めるため、「アレイシンクロナイズのスケジュール」を設定して定期的な一貫性チェックを行うことをお勧めします。（「ディスクアレイの一貫性チェック （シンクロナイズ）」参照）

□ ディスク パラメータ

書き込みキャッシュを使用可能にする：（デフォルト: チェック無）

ハードディスクのライトキャッシュを有効にします。

S.M.A.R.Tチェックを使用可能にする：（デフォルト: チェック有）

ハードディスクのS.M.A.R.Tチェック機能を有効にします。

□ プリファレンス

開始の最小化：（デフォルト: チェック有）

FastCheck起動後タスクトレイにアイコン化します。

チェックしていない場合、FastCheck起動後画面に表示されます。

常に最前面に表示：（デフォルト: チェック有）

FastCheckを常に画面の最前面に表示します。

パスワードを使用可能にする：（デフォルト: チェック無）

パスワードを有効にします。

「変更」ボタン：

パスワードを設定／変更します。

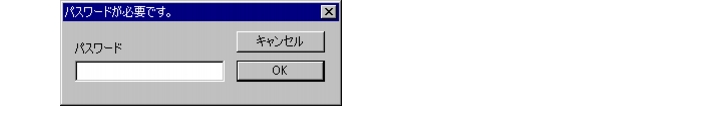

パスワードを有効にした場合、FastCheckを開く際、およびパスワードを変更する際に以下のウィンドウが表示されます。設定したパスワードを入力後「OK」をクリックしてください。

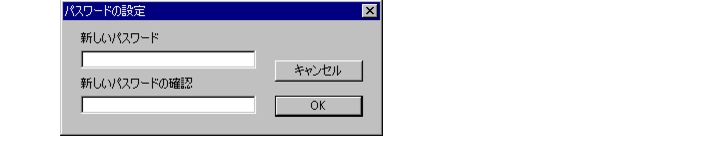

また、パスワードを設定／変更する場合は、以下のウィンドウが表示されます。2つのフィールドに同一のパスワードを入力し、「OK」ボタンをクリックしてください。設定したパスワードが有効になります。

■ ディスクアレイの一貫性チェック （シンクロナイズ）

ディスクアレイの一貫性チェック（シンクロナイズ）は、ディスクアレイを構成する2台のハードディスク上のデータ一貫性（記録されているデータが信頼できるかどうか）を検査するための機能です。

一貫性チェック（シンクロナイズ）機能は、以下の2つの方法で実行できます。

1. ディスクアレイの一貫性チェックをすぐに実行

   指定したディスクアレイに対して一貫性チェックを直ちに実行します。

   一貫性チェックを実行する場合は、必ずOS起動直後に行ってください。

   スタンバイからのレジューム後に実行した場合、一貫性チェックが正しく動作しないことがあります。

   「アレイメニュー」のポップアップメニューの項目を参照してください。

2. ディスクアレイの一貫性チェックを定期的に実行

   設定した間隔でディスクアレイの一貫性チェックを定期的に実行します。

   「オプションメニュー」の「アレイ同期化のスケジュール」の項を参照し、ディスクアレイの一貫性チェックの実行間隔、開始時間等を設定してください。

なお、ディスクアレイの一貫性チェックを定期的に実行する場合、FastCheckが起動されていなくてもOS動作中に一貫性チェックが実行されます。

• ディスクアレイの一貫性チェックは、データ一貫性をチェックするだけでなく、ハードディスクの媒体エラーを自動修正する効果もあります。媒体エラーとして、イベントログやポップアップメッセージで「ECCエラー」が検出された場合は、一貫性チェックによる修正を行ってください。

  エラーが多発する場合以外はディスクの交換の必要はありません。

  なお、複数の媒体エラーが検出された場合、最初に検出されたエラーのみ修正され、他のエラーが修正されないことがあります。

  本問題については修正されたドライバが登録されておりますので、必ず最新のドライバをお使いください（「概要」参照）。

  また、故障したハードディスクを交換した場合に、再構築元のディスクに媒体エラーがあると、アレイの再構築が中断され、完了できません（「ディスクアレイの再構築（Rebuild Array）」参照）。

  この防止のために、「アレイ同期化のスケジュール」を設定して定期的な一貫性チェックを行い、エラーを修正してください（「オプションメニュー」参照）。

• 一貫性チェックの結果、ディスクアレイを構成するハードディスク間にデータの不一致が検出された場合、記録されているデータが保証できません。

  この場合、ディスクアレイを再初期化し、信頼できるバックアップデータを復元する必要があります。
