その他の内蔵オプションを取り付ける

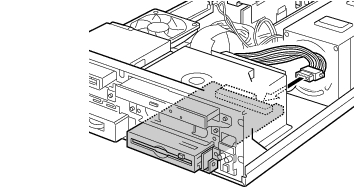

■ 3.5インチフロントアクセスベイに取り付ける

3.5インチ内蔵ハードディスク、光磁気ディスクドライブなどの内蔵オプションを取り付ける方法は、次のとおりです（IDE-RAIDモデルは除く）。ここでは、光磁気ディスクドライブを例に、取り付け方法を説明します。

  1. 内蔵オプションの設定を行います。
    内蔵オプションに添付のマニュアルをご覧になり、マスター／スレーブ／ケーブルセレクトの設定してください。
  2. 取り付ける内蔵オプションの両側に金具がついている場合は、金具を取り外します。

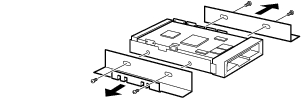

    ネジ（4ヶ所）を外して、取り外します。
画像

  1. 電源プラグをコンセントから抜きます。
  2. アッパーカバーを取り外します（Click）。
  3. 取付金具を取り外します。

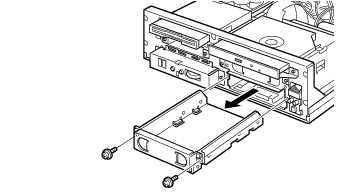

    ネジ（2ヶ所）を外して、取り外します。
画像

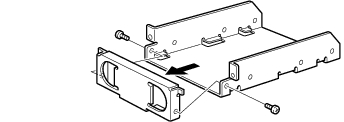

  1. 取付金具からカバーを取り外します。
    ネジ（2ヶ所）を外して、取り外します。
    カバーは、必要に応じて取り外してください。ハードディスクを取り付ける場合、カバーを取り外す必要はありません。
画像

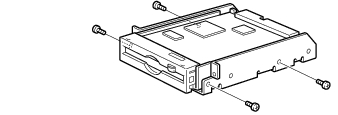

  1. 取付金具に内蔵オプションを取り付けます。
    手順2で外したネジ（4ヶ所）で固定します。
画像

ポイント

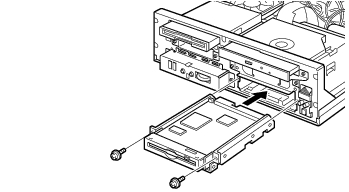

  1. 取付金具をパソコン本体に取り付けます。
    手順5で外したネジ（2ヶ所）で固定します。
    取付金具をフロントアクセスベイの正面から、まっすぐ入れてください。斜めに入れた場合、内蔵オプションを傷つけ、故障の原因となることがあります。
画像

  1. フラットケーブルを接続します。

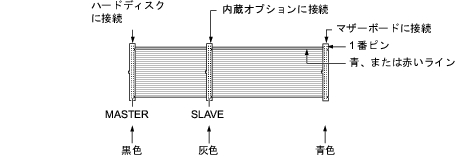

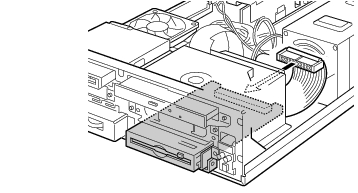

    取り付けた内蔵オプションを、プライマリのスレーブに接続します。
画像

画像

  1. 電源ケーブルを接続します。
    使っていない電源ケーブルを、取り付けた内蔵オプションのコネクタに接続します。
画像

  1. 3.5インチフロントアクセスベイ用のかくしパネルを取り外します。

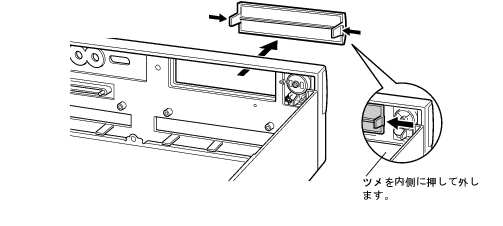

    アッパーカバーの裏側から図の矢印のように取り外します。
    かくしパネルは、必要に応じて取り外してください。ハードディスクを取り付ける場合、かくしパネルを取り外す必要はありません。
画像

  1. アッパーカバーを取り付けます。
ポイント
