拡張カードを取り付ける

---

1. 電源プラグをコンセントから抜きます。
2. サイドカバーを取り外します（Click）。

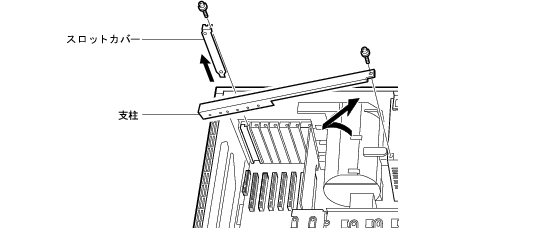

3. スロットカバーと支柱を取り外します。

   ネジ（各1ヶ所）を外し、スロットカバーと支柱を取り外します。

   支柱は、一度斜めに倒してから取り外してください。

• 取り外したスロットカバーは大切に保管しておいてください。

  拡張カードを取り外して使う際、パソコン内部にゴミが入らないよう取り付けます。

4. 拡張カードをコネクタに差し込みます。

   拡張カードをコネクタにしっかりと差し込みます。

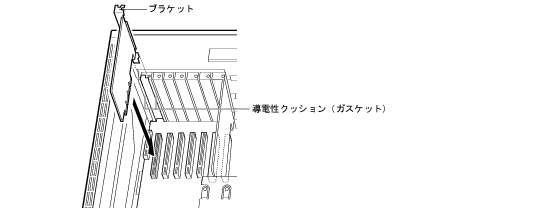

• スロットカバーと本体の間にはさみ込まれている導電性クッション（ガスケット）に拡張カードのブラケット面を水平に押し付けながらコネクタに差し込みます。コネクタに対して拡張カードが斜めにならないように注意してください。

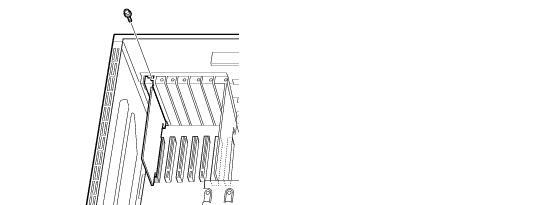

5. ネジで固定します。

   手順3で取り外したスロットカバーのネジ（1ヶ所）で、拡張カードを固定します。

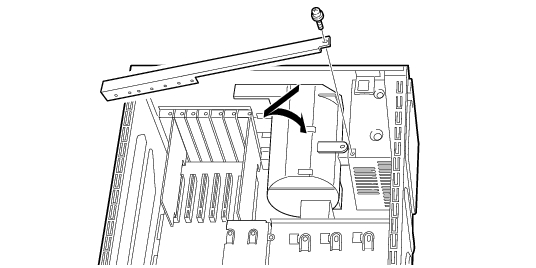

6. 支柱を取り付けます。

   斜めにして、下部の方から取り付けます。

   手順3で取り外したネジ（1ヶ所）で固定します。

7. サイドカバーを取り付けます。

• 拡張カードを取り外す場合は、取り付ける手順を参照してください。
