1 各部の名称と働き
ここでは、パソコン本体、マザーボードの各部の名称と働きを説明します。
これ以降の記述については、縦置きを前提としています。横置きにする場合は、読み替えてください。

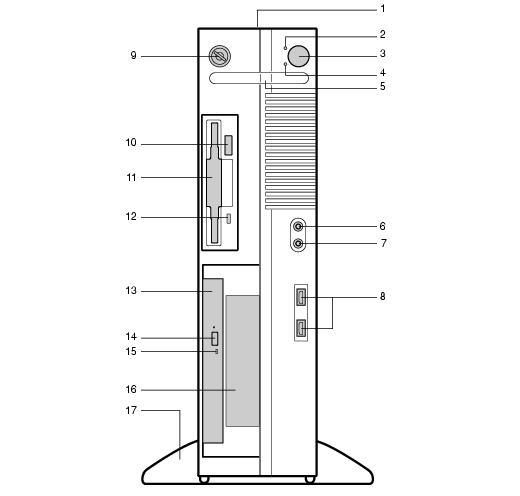

パソコン本体前面
通風孔
パソコン本体内部の熱を外部に逃すための開孔部があります。物を載せるなどしてふさがないようにご注意ください。横置きする場合は、通風孔のある面を、壁などから20cm以上離して設置してください。
ディスクアクセスランプ
ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点灯します。また、CD-ROMドライブによっては、CDにアクセスしているときに点灯する場合があります。
電源ボタン
パソコン本体の電源を入れるときや切るとき、スタンバイ状態にするときに押します。
電源ランプ
パソコン本体に電源が入っているときに点灯します。
動作しているときは緑色に、スタンバイ状態（省電力状態）のときはオレンジ色に点灯します。
スマートカードベイ
カスタムメイドオプションのスマートカードリーダ／ライタを取り付けます。
マイク端子
市販のコンデンサマイクを接続します。
ヘッドホン端子
パソコンから出力される音や音楽CDを聴くときに、市販のヘッドホンを接続します。
ヘッドホンを接続している間は、パソコン本体のラインアウト端子および内蔵スピーカーから音は出ません。
USBコネクタ
USB規格の周辺機器を接続します。USB2.0に準拠しています。
鍵穴
添付の本体カバーキーで、本体カバーを施錠します。
施錠する場合は、お客様の責任で、本体カバーキーを紛失しないようにしてください。
本体カバーキーを紛失した場合は、引取修理による本体カバーの交換が必要となります。「富士通パーソナル製品に関するお問合せ窓口」、またはご購入元にご連絡ください。
なお、保証期間にかかわらず、鍵の紛失による本体カバーの交換は有償となります。
本体カバーキーを紛失した場合は、訪問修理の際も即日修理ができません。
引取修理になりますので、あらかじめご了承ください。
フロッピーディスク取り出しボタン
フロッピーディスクを取り出すときに押します。
フロッピーディスクドライブ
フロッピーディスクをセットしてデータを書き込んだり、読み出したりします。
フロッピーディスクアクセスランプ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりしているときに点灯します。
CD-ROMドライブ
CD-ROMのデータやプログラムを読み出したり、音楽CDを再生したりします。
カスタムメイドの選択によっては、次のドライブが取り付けられています。
CD-R/RWドライブ
DVD-ROM&CD-R/RWドライブ
CD取り出しボタン
CD-ROMや音楽CDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときにお使いになれます。
CDアクセスランプが点灯しているときは、押さないでください。
CDアクセスランプ
CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
フロントアクセスベイ
3.5インチの周辺機器を取り付けます。
フット
本パソコンをお使いになるときに取り付ける台座です。
縦置きするときには、転倒防止となります。
なお、マウスやキーボードのケーブルは、フットの溝に通してまとめることができます（→『取扱説明書』）。
