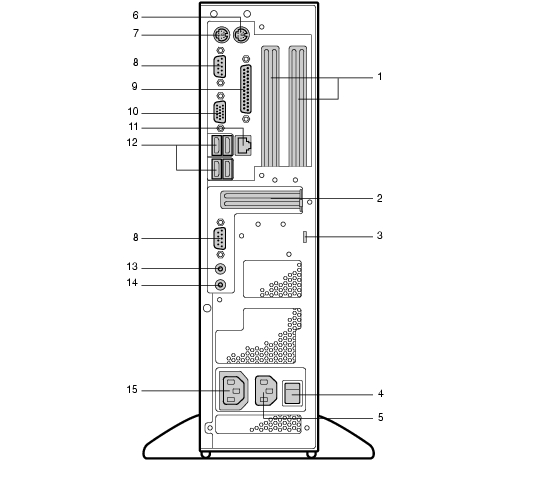

パソコン本体背面
拡張カードスロット
本パソコンの機能を拡張する各種拡張カードを取り付けます。
PCIカードを取り付けることができます。
AGPカードスロット
カスタムメイドオプションでRADEON 7500を選択している場合、ここからディスプレイケーブルを接続します。
DVI規格、またはアナログRGB規格のディスプレイケーブルを接続できます（→『取扱説明書』）。
盗難防止用ロック
市販の盗難防止用ケーブルを接続します。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。
商品名：SLIM MICROSAVER
商品番号：0522011
（富士通コワーコ株式会社 お問い合わせ：03-3342-5375）
電源スイッチ
このスイッチをオフにしていると、前面の電源ボタンを押しても電源は入りません。
電源スイッチは、通常はオンのままでお使いください。ただし、長期間お使いにならない場合はオフにしてください。
インレット
パソコン本体の電源ケーブルを接続します。
マウスコネクタ
マウスを接続します。
キーボードコネクタ
キーボードを接続します。
シリアルコネクタ
RS-232C規格に対応した機器のケーブルを接続します。
パラレルコネクタ
プリンタやスキャナなどのケーブルを接続します。
ディスプレイコネクタ
アナログRGB規格のディスプレイケーブルを接続します。カスタムメイドオプションでRADEON 7500を選択している場合、このコネクタは使用できません。
LANコネクタ
LANケーブルを接続します。
USBコネクタ
USB規格の周辺機器を接続します。USB2.0に準拠しています。
ラインアウト端子
サウンド出力用端子。オーディオ機器の入力端子を接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ヘッドホンを接続している間は、パソコン本体のラインアウト端子および内蔵スピーカーから音は出ません。
ラインイン端子
サウンド入力用端子。オーディオ機器の出力端子を接続します。
アウトレット
ディスプレイの電源ケーブルを接続します。
