メモリを取り付ける

---

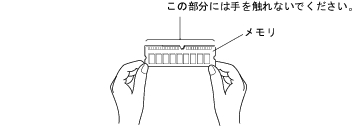

• メモリは次図のようにふちを持ってください。金色の線が入っている部分（端子）には、絶対に手を触れないでください。

• メモリの取り付け／取り外しを行う場合は、メモリが補助金具などに触れないように注意してください。

1. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
2. アッパーカバーを取り外します（Click）。

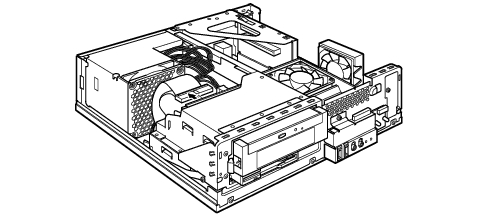

3. CD-ROMドライブのフラットケーブルを取り外します。

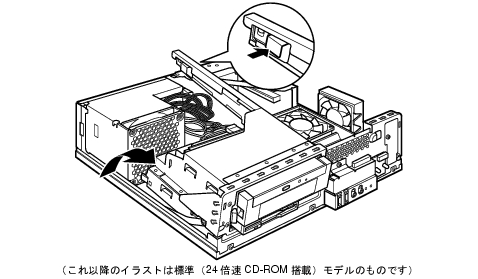

4. 留め具のロックボタンを押しながら、ドライブユニットを前に起こします。

   ドライブユニットが垂直になるまで引き起こしてください。

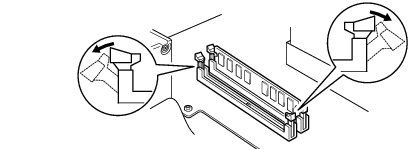

5. スロットの両側のフックを外側に開きます。

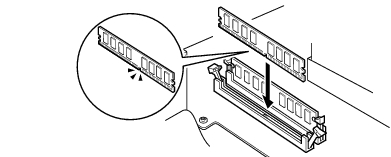

6. メモリをスロットに差し込みます。

   メモリの切り欠け部分とスロットの切り欠け部分を合わせるようにして、スロットに垂直に差し込みます。

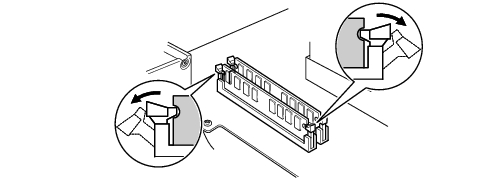

   正しく差し込まれると、スロットの両側のフックが起きます。このとき、フックがメモリをしっかり固定しているか確認してください。

• 逆向きに差し込んだ場合、故障の原因となることがありますので、ご注意ください。

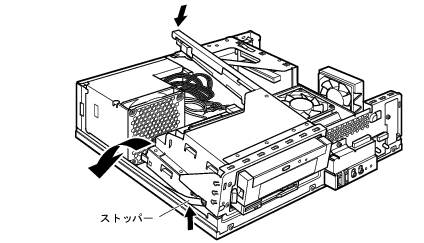

7. ドライブユニットを元の位置に戻し、留め具部分を押さえてロックします。

   ドライブユニットを支えているストッパーを外してから元の位置に戻してください。
   このとき、未使用の電源コネクタ先端内部の金属端子が、金属部品に接触しないことを確認し、電源ユニットからの配線をロック部に噛み込まないようにしてください。

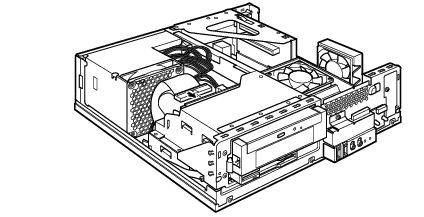

8. CD-ROMドライブにフラットケーブルを取り付けます。

   手順3で外したフラットケーブルを、CD-ROMドライブに接続します。

9. アッパーカバーを取り付けます。

• メモリを取り外す場合は、取り付ける手順を参照してください。なお、取り外したメモリは、静電気防止袋に入れて大切に保管してください。
• スロットの両側のフックを外側に開くときは、勢いよく開かないように注意してください。フックを勢いよく外側に開くと、メモリが飛び抜け、故障の原因となることがあります。
