1 各部の名称と働き
ここでは、パソコン本体、メインボードの各部の名称と働きを説明します。
これ以降の記述については、縦置きを前提としています。横置きにする場合は、読み替えてください。

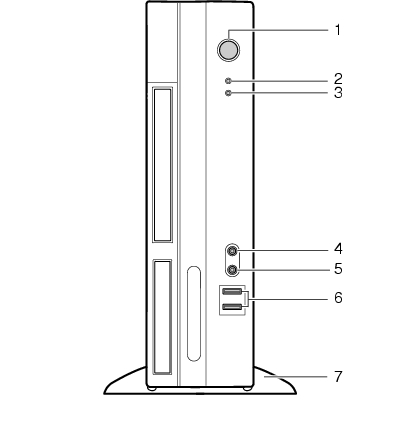

パソコン本体前面
各番号をクリックすると説明箇所へジャンプします。
電源ボタン
次の場合に押します。
パソコン本体の電源を入れるとき
スタンバイ状態（省電力状態）にするとき
スタンバイ状態から復帰（レジューム）するとき
電源ランプ
パソコン本体の電源の状態を表しています。
緑色に点灯しているときは、電源が入っています。
オレンジ色に点灯しているときは、スタンバイ状態（省電力状態）です。
CFカードアクセスランプ
CFカードにデータを書き込んだり、CFカードからデータを読み出したりしているときに点灯します。
マイク端子（
）
本パソコンではご使用になれません。
ヘッドホン端子（
）
市販のヘッドホンを接続します。
USBコネクタ
USB規格の周辺機器を接続します。本パソコンでは、オプション製品のUSB規格のキーボードとマウスを接続します。
フット
本パソコンをお使いになるときに取り付ける台座です。
縦置きにするときには、転倒防止となります。
なお、マウスやキーボードのケーブルは、フットの溝に通してまとめることができます（→『取扱説明書』）。
