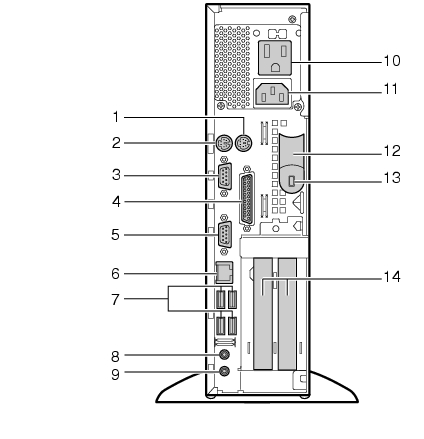

パソコン本体背面
各番号をクリックすると説明箇所へジャンプします。
マウスコネクタ（
）
PS/2マウスを接続します。
「ハードウェア」−「マウスについて」
キーボードコネクタ（
）
PS/2キーボードを接続します。
「ハードウェア」−「キーボードについて」
シリアルコネクタ（
）
本パソコンではご使用になれません。
パラレルコネクタ（
）
本パソコンではご使用になれません。
ディスプレイコネクタ
ディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。
LANコネクタ
LANケーブルを接続します。
LEDの意味は、次のとおりです。
100Mbps/10MbpsでLINKを確立 ：上部LED緑色点灯
データ転送中 ：下部LEDオレンジ色点滅
USBコネクタ
USB規格の周辺機器を接続します。本パソコンでは、オプション製品のUSB規格のキーボードとマウスを接続します。
ラインアウト端子（
）
サウンド出力用端子です。オーディオ機器の入力端子と接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ラインイン端子（
）
本パソコンではご使用になれません。
アウトレット
ディスプレイの電源ケーブルを接続します。
インレット
パソコン本体の電源ケーブルを接続します。
アッパーロック
本体カバーが開かないようにロックしています。
盗難防止用ロック
市販の盗難防止用ケーブルを接続します。
ケーブルの端を机や柱などに取り付けることで、パソコン本体の盗難の危険性が減少します。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。盗難防止用ケーブルは、次のものを購入してください。他の類似のケーブルは取り付けられない場合があります。
商品名：スリムマイクロセーバー
商品番号：0522011（黒色ワイヤー）、0522040（白色ワイヤー）
（富士通コワーコ株式会社 お問い合わせ：0120-505-279）
盗難防止用ケーブルの鍵を紛失した場合は、ご購入元にご連絡ください。
拡張カードスロット
本パソコンではご使用になれません。
