ディスクアレイの作成・初期化 （Auto Setup）

---

ディスクアレイを使用する場合、あらかじめディスクアレイを作成・初期化する必要があります。次の手順に従って作業してください。

なお、ディスクアレイの初期化は、一方のハードディスクから他方のハードディスクにデータを複写する二重化処理によって行います。

• ディスクアレイを作成・初期化する方法として、より細かな設定が可能な「3. Define Array」もあります。

1. FastBuild UtilityのMain Menuから「1. Auto Setup」を選択します。
2. 既にすべてのハードディスクがディスクアレイとして構成されている場合、下記メッセージが表示されます。この場合、ディスクアレイを新規に作成することはできません。何かキーを押してMain Menuに戻り「2. View Drive Assignment」でディスクアレイの構成を確認してください。

   「ディスクアレイの構成表示（View Drive Assignments）」

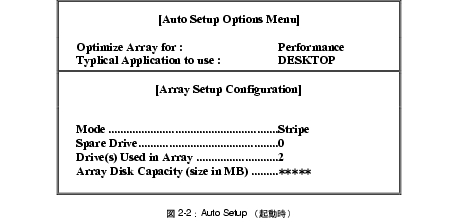

3. ディスクアレイとして構成可能なハードディスクが存在する場合、図2-2の表示になります。

4. 「Drive(s) Used in Array」に接続されたハードディスクの数が表示されます。「2」と表示されていない場合、ハードディスクが正しく接続されていないか、または接続されたハードディスクに異常がある可能性があります。【ESC】キーを押してMain Menuに戻り「2. View Drive Assignment」でハードディスクの状態を確認してください。

   「ディスクアレイの構成表示（View Drive Assignments）」

5. 【↑】【↓】キーで「Optimize Array for」にカーソルを合わせ、［Security］と表示されるまで【Space】キー、または【←】【→】キーを押します。

• 本製品では、Security（RAID1:Mirror）のみサポートしています。

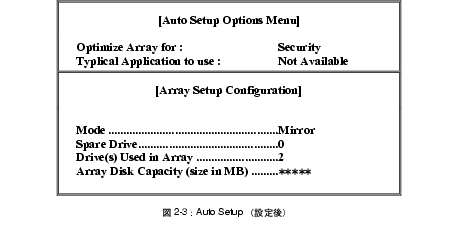

6. 正しく選択した場合、図2-3の表示になります。

7. 【Ctrl】+【Y】キーを押します。
8. 次のメッセージが表示され、データの二重化（ディスクアレイの初期化）を行うかどうかを尋ねてきますので【Y】キーを押してください。

• データの二重化（ディスクアレイの初期化）は必ず実行してください。

  二重化を行わないと、OS上から正しく認識できない場合や、一貫性チェックでエラーが検出される場合があります。

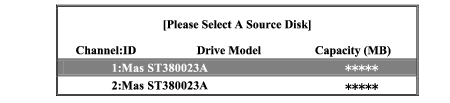

9. 次のようにディスクアレイを構成するドライブの一覧が表示され、データ複写元のハードディスクを尋ねてきます。

10. 最上段（Channel=1, ID=Master）のハードディスクに【↑】【↓】キーでカーソルを合わせ、【Enter】キーを押して複写元ハードディスクを選択します。
11. 二重化処理開始の確認メッセージが次のように表示されます。

    【Y】キーを押すと二重化処理を開始します。

12. 二重化処理中は次のように処理状況が表示されます。

13. 二重化処理が終了すると次のメッセージが表示されます。

    何かキーを押すと、パソコン本体が再起動します。
