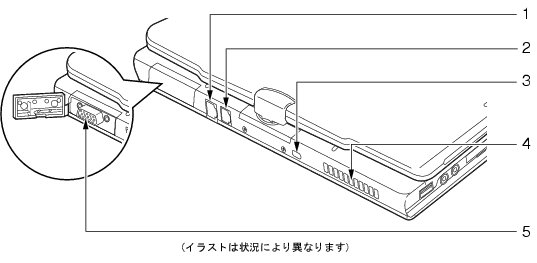

パソコン本体背面
各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
ポートリプリケータ接続時には、ポートリプリケータのLANコネクタをお使いください。
「機能」−「LANについて」
モデムコネクタ（
）
モジュラーケーブルを接続するためのコネクタです。
内蔵モデムについては、『FMV マニュアル』内の「
カスタムメイドオプション
」にあるマニュアルをご覧ください。
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
排気孔
パソコン本体内部の熱を外部に逃がすためのものです。
パソコンの電源を入れると、内部のファンが数秒間回転します。また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。このため、起動時や動作中にファンによる回転音が発生しますが、パソコンの冷却のためであり、異常ではありません。
排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
排気孔からは熱風がでます。排気孔付近には手を触れないでください。
排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
外部ディスプレイコネクタ（
）
アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
ポートリプリケータ接続時には、ポートリプリケータの外部ディスプレイコネクタをお使いください。
「ハードウェア」−「外部ディスプレイについて」
