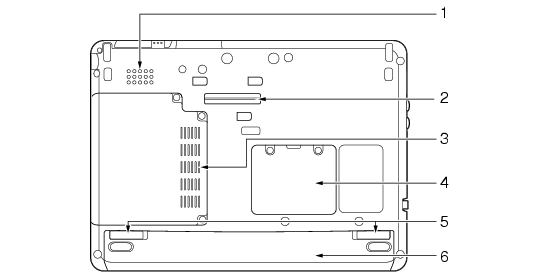

パソコン本体下面

---

各番号をクリックすると説明箇所へジャンプします。

1. スピーカー

   本パソコンの音声が出力されます。
   「機能」−「音量の設定」

• 音量はスピーカーから聞こえる音が歪まない範囲に設定や調整をしてください。スピーカーが故障する原因となります。

2. ポートリプリケータ接続コネクタ

   ポートリプリケータを接続するためのコネクタです。
   「ハードウェア」−「ポートリプリケータについて」

3. 吸気孔

   空気を取り込むための穴です。

吸気孔をふさがないでください。 内部に熱がこもり、火災の原因となることがあります。

4. 拡張RAMモジュールスロット

   本パソコンのメモリをセットするためのスロットです。
   「ハードウェア」−「メモリについて」

5. 内蔵バッテリパックロック

   内蔵バッテリパックを取り外すときにスライドさせます。
   「ハードウェア」−「バッテリパックを交換する」

6. 内蔵バッテリパック

   内蔵バッテリパックが装着されています。
   「ハードウェア」−「バッテリパックを交換する」
