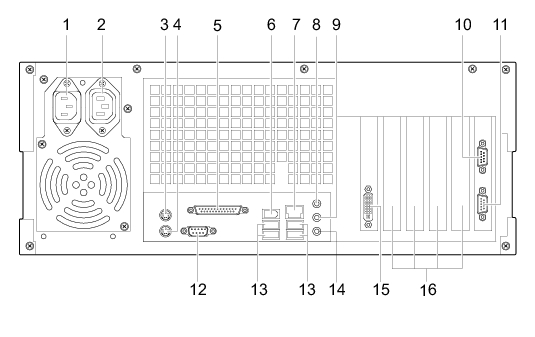

パソコン本体背面
各番号をクリックすると説明箇所へジャンプします。
インレット
電源ケーブルを接続します。
アウトレット
ディスプレイの電源ケーブルを接続します。
マウスコネクタ（
）
PS/2マウスを接続します。
「ハードウェア」−「マウスについて」
キーボードコネクタ（
）
PS/2キーボードを接続します。
「ハードウェア」−「キーボードについて」
パラレルコネクタ（
）
プリンタやスキャナなどを接続します。
IEEE1394a端子（
）
IEEE1394a規格の周辺機器を接続することができます。
LANコネクタ（
）
LANケーブルを接続します。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
下部LED（Link/Act）
上部LED（Speed）
1000MbpsでLINKを確立
緑色点灯
注
オレンジ点灯
100MbpsでLINKを確立
緑色点灯
注
緑色点灯
10MbpsでLINKを確立
緑色点灯
注
消灯
注
：
データ転送中：緑色点滅
ラインイン端子（
）
サウンド入力用端子です。オーディオ機器の出力端子と接続します。
ラインアウト端子（
）
サウンド出力用端子です。オーディオ機器の入力端子と接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
なお、ヘッドホン端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
基本RASコネクタ（RAS 0）
外部機器からの信号線を接続します。
この信号線により、外部機器からパソコン本体の電源オフ、オンの切り替え、パソコン本体のリセット、アラーム（外部機器温度異常など）によるパソコン本体の電源切断ができます。さらに、外部機器にパソコン内部の異常（内部温度異常、外部機器温度異常、ファン回転停止）発生時に信号を出すことができます。詳しくは
「RAS機能について」
、
「基本RASコネクタ（RAS0）」
をご覧ください
COMRASコネクタ（COMRAS）
スケジュール運転ユーティリティケーブルを接続します。
シリアルコネクタ（
）
RS-232C規格に対応した機器を接続します。
USBコネクタ（
）
USB規格の周辺機器を接続します。USB2.0に準拠しています。
マイク端子（
）
市販のコンデンサマイクを接続します。
ディスプレイコネクタ（
）
デジタルディスプレイのディスプレイケーブル、または添付のマルチモニタケーブルを接続します（→『取扱説明書』）。
拡張カードスロット
本パソコンの機能を拡張する各種拡張カードを取り付けます。PCIに対応した拡張カードを使えます。
「増設」−「拡張カードを取り付ける」
