各部の名称

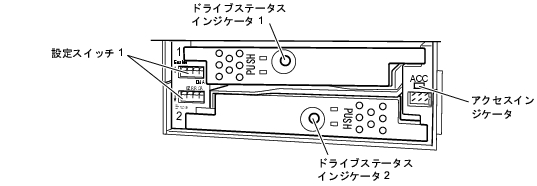

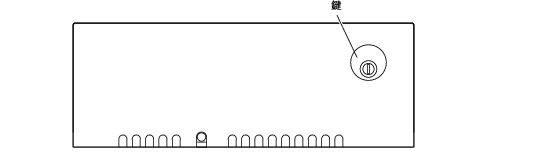

■ ミラーディスクユニット前面

画像

画像

各ランプは次の状態を示しています。

ランプの名前
表示色
状態
アクセスインジケータ

次のいずれかの状態を表します。
オレンジ
コントローラ部分が故障しています
オレンジ
(点滅)
次のいずれかの状態を表します。
ドライブステータスインジケータ1、2

次のいずれかの状態を表します。
オレンジ
ドライブが故障しています
オレンジ
(点滅)
データ再構築中のコピー先ドライブであることを示しています(コピー元ドライブは緑が点灯)注2

注1 :
電源を入れたときには、アクセスインジケータ、2つのドライブステータスインジケータがすべて緑に点灯します。ミラーディスクユニットの起動時処理が終了すると、これらは消灯します。
注2 :
データ再構築が終了すると、ドライブステータスインジケータは消灯します。

重要

■ ミラーディスクユニット背面

画像
