RASカードを取り付ける

---

1. 電源プラグをコンセントから抜きます。
2. オペレーションパネルカバーのロックを解除します（Click）。
3. アッパーカバーと補強金具、オプションスロットファン金具を取り外します（Click）。

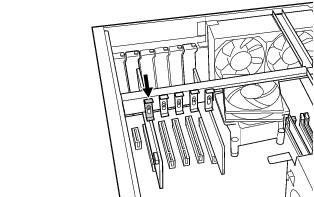

4. ネジを外し、スロットカバーを取り外します。

• 取り外したスロットカバーは大切に保管してください。
  RASカードを取り外してお使いになる際、パソコン内部にゴミが入らないよう取り付けます。

5. RASカードをコネクタに差し込みます。

   RASカードをコネクタにしっかりと奥まで差し込みます。

6. RASカードをネジで固定します。

   手順4で取り外したネジでRASカードを固定します。

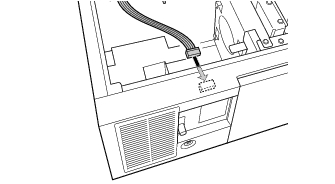

7. RASパネルにフラットケーブルを接続します。

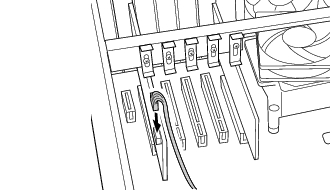

8. RASカードにフラットケーブルを接続します。

   フラットケーブルの接続していない側のコネクタを、拡張スロットに取り付けたRASカードのコネクタに接続します。

9. 補強金具とオプションスロットファン金具を元の位置に置きます。
10. カード位置合わせ金具のネジを緩め、カードの高さに合わせて固定します。

11. 補強金具とオプションスロットファン金具、アッパーカバーを取り付けます。

    手順3と逆の手順で取り付けます。

12. オペレーションパネルカバーを閉じ、鍵でロックします。
13. 電源プラグをコンセントに差し込みます。

• RASカードを取り外す場合は、取り付ける手順を参照してください。
• RASカードの割り込みレベルは、BIOSまたはOSにより自動的に割り当てられます。
