内蔵ハードディスクを取り付ける

---

ここでは、内蔵ハードディスクを増設する方法を説明します。
本パソコンには、フロントアクセスHDDユニット、内蔵ミラーディスクユニットを増設できます。ただし、増設するには標準搭載のCDドライブを取り外す必要があります（Click）。

■ 注意事項

故障の原因となりますので、次の点に注意してください。

• ハードディスクの内部では、情報を記録するディスクが高速に回転しながら、情報の読み書きをしています。非常にデリケートな装置ですので、電源が入ったままの状態で本パソコンを持ち運んだり、衝撃や振動を与えたりしないでください。
• 極端に温度変化が激しい場所でのご使用および保管は避けてください。
• 直射日光のあたる場所や発熱器具のそばには近づけないでください。
• 衝撃や振動の加わる場所でのご使用および保管は避けてください。
• 湿気やほこりの多い場所でのご使用および保管は避けてください。
• 磁石や強い磁界を発生する装置の近くでのご使用および保管は避けてください。
• 分解したり、解体したりしないでください。
• 結露させたり、濡らしたりしないようにしてください。

• 誤った取り扱いをすると、ディスク内のデータが破壊される場合があります。重要なデータは必ずバックアップを取っておいてください。
• 同一タイプのハードディスクでも若干の容量差があります。ハードディスク単位ではなくファイル単位、または区画単位でのバックアップをお勧めします。

■ ハードディスクの搭載組み合わせについて

ハードディスクは、次の組み合わせで搭載してください。

■ ミラーディスクユニットを取り付ける

ここでは、フロントアクセスHDDユニットをミラーディスクユニットに交換する手順を説明します。
フロントアクセスHDDユニットまたはミラーディスクユニットを増設する場合は、標準搭載のCDドライブを取り外して、そこに取り付けてください。
CDドライブからの交換手順、またフロントアクセスHDDユニットの取り付け手順は本項を参照してください。

• フロントアクセスHDDユニット、内蔵ミラーディスクユニットを増設するときは、フロントアクセスベイの下段には取り付けないでください。

1. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
2. オペレーションパネルカバーのロックを解除します（Click）。
3. アッパーカバーを取り外します（Click）。
4. フロントアクセスHDDユニットの、フロントのネジ（2ヶ所）を外します。

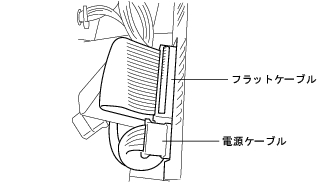

5. フラットケーブルと電源ケーブルを外します。

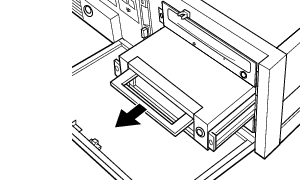

6. フロントアクセスHDDユニットを引き抜きます。

   フロントアクセスHDDユニットの取っ手を持って手前に引き抜きます。

7. フロントアクセスHDDユニットからレールを取り外します。

8. 内蔵ミラーディスクユニットに手順7で外したレールを取り付けます。

9. 内蔵ミラーディスクユニットを固定します。

   手順4で外したネジで、内蔵ミラーディスクユニットをパソコン本体に固定します。

10. 手順5で外したフラットケーブルと電源ケーブルを取り付けます。
11. アッパーカバーを取り付けます。

    手順3と逆の手順で取り付けます。

12. オペレーションパネルカバーを閉じ、鍵でロックします。

• 内蔵ハードディスクを取り外す場合は、取り付ける手順を参照してください。
• 内蔵ハードディスクを取り付けた場合は、「ディスクの管理」で区画を設定し、フォーマットしてください。
  1. 「スタート」ボタン→「コントロールパネル」→「パフォーマンスとメンテナンス」→「管理ツール」→「コンピュータ管理」の順にクリックします。
  2. 「記憶域」の下にある「ディスクの管理」をクリックします。
• ハードディスクを増設すると、はじめから搭載されているハードディスクのドライブ名が変わることがあります。ハードディスクを増設する前に「ディスクの管理」で、はじめから搭載されているハードディスクの区画のドライブ文字を割り当ててください。
• 内蔵ハードディスクを取り付けた場合、その他のドライブのDMA設定がOS標準の値に戻ることがあります。その場合は、DMAを設定し直してください。
  DMAの設定方法については、「機能」−「DMAの設定」をご覧ください。
